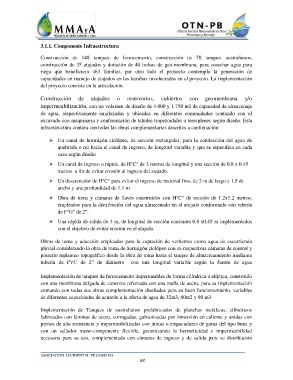

Page 69 - Construcción de atajados y obras de almacenamiento cuenca alta Río Salinas y Pilcomayo

3.1.1. Componente Infraestructura

Construcción de 148 tanques de ferrocemento, construcción de 70 tanques australianos,
construcción de 35 atajados y dotación de 40 bolsas de geo-membrana, para cosechar agua para
riego que beneficiara 463 familias, por otro lado el proyecto contempla la generación de
capacidades en manejo de atajados en las familias involucradas en el proyecto. La implementación
del proyecto consiste en la articulación.

Construcción de atajados o reservorios, cubiertos con geomembrana y/o
impermeabilización, con un volumen de diseño de 4.000 y 1.750 m3 de capacidad de almacenaje
de agua, respectivamente emplazadas y ubicadas en diferentes comunidades contando con el
excavado con maquinaria y conformación de taludes trapezoidales o terraplenes según diseño. Esta
infraestructura contara con todas las obras complementarias descritas a continuación:

 Un canal de hormigón ciclópeo, de sección rectangular, para la conducción del agua de
quebrada o rio hacia el canal de ingreso, de longitud variable y que se especifica en cada
caso según diseño

 Un canal de ingreso o rápida de H°C° de 3 metros de longitud y una sección de 0.8 x 0.45
metros a fin de evitar erosión al ingreso del atajado.
 Un desarenador de H°C° para evitar el ingreso de material fino, de 2 m de largo x 1,5 de
ancho y una profundidad de 1.1 m

 Obra de toma y cámaras de llaves construidos con H°C° de sección de 1.2x1.2 metros,
empleados para la distribución del agua almacenado en el atajado conformado con tubería
de F°G° de 2”.

 Una rápida de salida de 3 m, de longitud de sección constante 0.8 x0.45 m implementados
con el objetivo de evitar erosión en el atajado.

Obras de toma y aducción empleados para la captación de vertientes como agua de escurriendo
pluvial considerando la obra de toma de hormigón ciclópeo con su respectivas cámaras de control y
posterío replanteo topográfico desde la obra de toma hasta el tanque de almacenamiento mediante
tubería de PVC de 2” de diámetro con una longitud variable según la fuente de agua

Implementación de tanques de ferrocemento impermeables de forma cilíndrica o elíptica, construido
con una membrana delgada de concreto reforzada con una malla de acero, para su implementación
contando con todas sus obras complementación diseñadas para su buen funcionamiento, variables
de diferentes capacidades de acuerdo a la oferta de agua de 32m3, 60m2 y 80 m3.

Implementación de Tanques de australianos prefabricados de planchas metálicas, cilíndricos
fabricados con láminas de acero, corrugadas, galvanizadas por inmersión en caliente y unidas con
pernos de alta resistencia y impermeabilizadas con juntas o empacaduras de goma del tipo buna y
con un sellador mono-componente flexible, garantizando la hermeticidad e impermeabilidad
necesaria para su uso, complementada con cámaras de ingreso y de salida para su distribución

ASOCIACIÓN ACCIDENTAL PILCOMAYO
68
