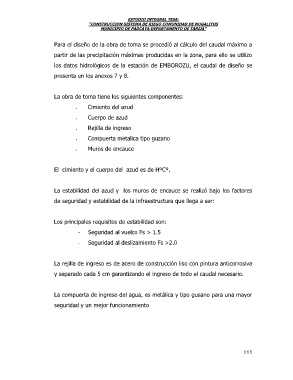

ESTUDIO INTEGRAL TESA:
“CONSTRUCCION SISTEMA DE RIEGO COMUNIDAD DE NOGALITOS
MUNICIPIO DE PADCAYA DEPARTAMENTO DE TARIJA”
Para el diseño de la obra de toma se procedió al cálculo del caudal máximo a
partir de las precipitación máximas producidas en la zona, para ello se utilizo
los datos hidrológicos de la estación de EMBOROZU, el caudal de diseño se
presenta en los anexos 7 y 8.
La obra de toma tiene los siguientes componentes:
Cimiento del azud
•
Cuerpo de azud
•
Rejilla de ingreso
•
Compuerta metalica tipo guzano
•
Muros de encauce
•
El cimiento y el cuerpo del azud es de HºCº.
La estabilidad del azud y los muros de encauce se realizó bajo los factores
de seguridad y estabilidad de la infraestructura que llega a ser:
Los principales requisitos de estabilidad son:
- Seguridad al vuelco Fs > 1.5
- Seguridad al deslizamiento Fs >2.0
La rejilla de ingreso es de acero de construcción liso con pintura anticorrosiva
y separado cada 5 cm garantizando el ingreso de todo el caudal necesario.
La compuerta de ingreso del agua, es metálica y tipo gusano para una mayor
seguridad y un mejor funcionamiento
