P. 123

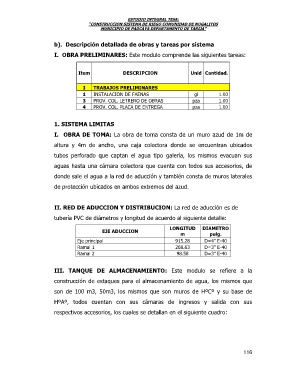

ESTUDIO INTEGRAL TESA:
“CONSTRUCCION SISTEMA DE RIEGO COMUNIDAD DE NOGALITOS
MUNICIPIO DE PADCAYA DEPARTAMENTO DE TARIJA”
b). Descripción detallada de obras y tareas por sistema
I. OBRA PRELIMINARES: Este modulo comprende las siguientes tareas:
Item DESCRIPCION Unid Cantidad.
I TRABAJOS PRELIMINARES
1 INSTALACION DE FAENAS gl 1.00
3 PROV. COL. LETRERO DE OBRAS pza 1.00
4 PROV. COL. PLACA DE ENTREGA pza 1.00
1. SISTEMA LIMITAS
I. OBRA DE TOMA: La obra de toma consta de un muro azud de 1m de
altura y 4m de ancho, una caja colectora donde se encuentran ubicados
tubos perforado que captan el agua tipo galería, los mismos evacuan sus
aguas hasta una cámara colectora que cuenta con todos sus accesorios, de
donde sale el agua a la red de aducción y también consta de muros laterales
de protección ubicados en ambos extremos del azud.
II. RED DE ADUCCION Y DISTRIBUCION: La red de aducción es de
tubería PVC de diámetros y longitud de acuerdo al siguiente detalle:
LONGITUD DIAMETRO
EJE ADUCCION
m pulg.
Eje principal 915.28 D=4” E-40
Ramal 1 268.63 D=3” E-40
Ramal 2 98.58 D=3” E-40
III. TANQUE DE ALMACENAMIENTO: Este modulo se refiere a la
construcción de estaques para el almacenamiento de agua, los mismos que
son de 100 m3, 50m3, los mismos que son muros de HºCº y su base de
HºAº, todos cuentan con sus cámaras de ingresos y salida con sus
respectivos accesorios, los cuales se detallan en el siguiente cuadro:
116
