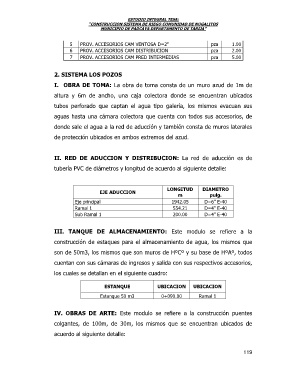

P. 126

ESTUDIO INTEGRAL TESA:
                                      “CONSTRUCCION SISTEMA DE RIEGO COMUNIDAD DE NOGALITOS
                                           MUNICIPIO DE PADCAYA DEPARTAMENTO DE TARIJA”


                              5    PROV. ACCESORIOS CAM VENTOSA D=2"                     pza      1.00
                              6    PROV. ACCESORIOS CAM DISTRIBUCION                     pza      2.00
                              7    PROV. ACCESORIOS CAM PRED INTERMEDIAS                 pza      5.00

                        2. SISTEMA LOS POZOS

                        I.  OBRA DE TOMA: La obra de toma consta de un muro azud de 1m de

                        altura  y  6m  de  ancho,  una  caja  colectora  donde  se  encuentran  ubicados

                        tubos  perforado  que  captan  el  agua  tipo  galería,  los  mismos  evacuan  sus
                        aguas hasta una cámara colectora que cuenta con todos sus accesorios, de

                        donde sale el agua a la red de aducción y también consta de muros laterales

                        de protección ubicados en ambos extremos del azud.


                        II.  RED  DE  ADUCCION  Y  DISTRIBUCION:  La  red  de  aducción  es  de

                        tubería PVC de diámetros y longitud de acuerdo al siguiente detalle:


                                                                       LONGITUD       DIAMETRO
                                           EJE ADUCCION
                                                                           m             pulg.
                                Eje principal                            1942.05      D=6” E-40
                                Ramal 1                                  554.21       D=4” E-40
                                Sub Ramal 1                              200.00       D=4” E-40

                        III.  TANQUE  DE  ALMACENAMIENTO:  Este  modulo  se  refiere  a  la

                        construcción de estaques para el almacenamiento de agua, los mismos que

                        son de 50m3, los mismos que son muros de HºCº y su base de HºAº, todos

                        cuentan con sus cámaras de ingresos y salida con sus respectivos accesorios,
                        los cuales se detallan en el siguiente cuadro:


                                             ESTANQUE              UBICACION      UBICACION
                                           Estanque 50 m3           0+090.00        Ramal 1


                        IV.  OBRAS  DE  ARTE:  Este  modulo  se  refiere  a  la  construcción  puentes
                        colgantes,  de  100m,  de  30m,  los  mismos  que  se  encuentran  ubicados  de

                        acuerdo al siguiente detalle:



                                                                                                       119
