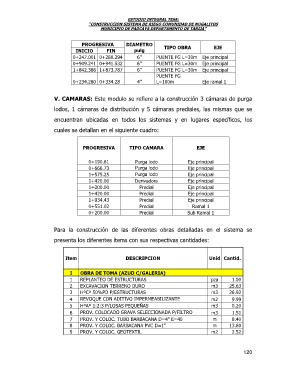

ESTUDIO INTEGRAL TESA:
“CONSTRUCCION SISTEMA DE RIEGO COMUNIDAD DE NOGALITOS
MUNICIPIO DE PADCAYA DEPARTAMENTO DE TARIJA”

PROGRESIVA DIAMETRO
INICIO FIN pulg TIPO OBRA EJE
0+247.001 0+280.294 6'' PUENTE FG L=30m Eje principal
0+909.241 0+941.532 6'' PUENTE FG L=30m Eje principal
1+842.386 1+873.787 6'' PUENTE FG L=30m Eje principal
PUENTE FG
0+234.280 0+334.28 4'' L=100m Eje ramal 1

V. CAMARAS: Este modulo se refiere a la construcción 3 cámaras de purga

lodos, 1 cámaras de distribución y 5 cámaras prediales, las mismas que se
encuentran ubicadas en todos los sistemas y en lugares específicos, los

cuales se detallan en el siguiente cuadro:

PROGRESIVA TIPO CAMARA EJE

0+190.61 Purga lodo Eje principal
0+666.73 Purga lodo Eje principal
1+575.25 Purga lodo Eje principal
1+420.00 Derivadora Eje principal
1+200.00 Predial Eje principal
1+420.00 Predial Eje principal
1+934.43 Predial Eje principal
0+551.02 Predial Ramal 1
0+200.00 Predial Sub Ramal 1

Para la construcción de las diferentes obras detalladas en el sistema se

presenta los diferentes ítems con sus respectivas cantidades:

Item DESCRIPCION Unid Cantid.

I OBRA DE TOMA (AZUD C/GALERIA)
1 REPLANTEO DE ESTRUCTURAS pza 1.00
2 EXCAVACION TERRENO DURO m3 25.63
3 HºCº 50%PD P/ESTRUCTURAS m3 26.92
4 REVOQUE CON ADITIVO IMPERMEABILIZANTE m2 9.99
5 HºAº 1:2:3 P/LOSAS PEQUEÑAS m3 0.20
6 PROV. COLOCADO GRAVA SELECCIONADA P/FILTRO m3 1.51
7 PROV. Y COLOC. TUBO BARBACANA D=4" E=40 m 8.40
8 PROV. Y COLOC. BARBACANA PVC D=1" m 13.80
9 PROV. Y COLOC. GEOTEXTIL m2 2.52

120
