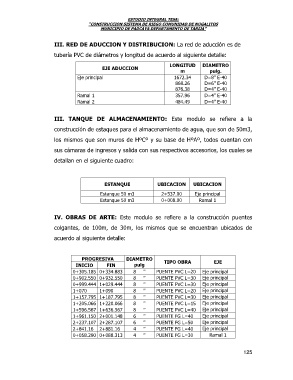

ESTUDIO INTEGRAL TESA:
“CONSTRUCCION SISTEMA DE RIEGO COMUNIDAD DE NOGALITOS
MUNICIPIO DE PADCAYA DEPARTAMENTO DE TARIJA”

III. RED DE ADUCCION Y DISTRIBUCION: La red de aducción es de
tubería PVC de diámetros y longitud de acuerdo al siguiente detalle:

LONGITUD DIAMETRO
EJE ADUCCION
m pulg.
Eje principal 1672.34 D=8” E-40
868.26 D=6” E-40
876.38 D=4” E-40
Ramal 1 357.96 D=4” E-40
Ramal 2 484.49 D=4” E-40

III. TANQUE DE ALMACENAMIENTO: Este modulo se refiere a la

construcción de estaques para el almacenamiento de agua, que son de 50m3,
los mismos que son muros de HºCº y su base de HºAº, todos cuentan con

sus cámaras de ingresos y salida con sus respectivos accesorios, los cuales se

detallan en el siguiente cuadro:

ESTANQUE UBICACION UBICACION

Estanque 50 m3 2+537.00 Eje principal
Estanque 50 m3 0+008.00 Ramal 1

IV. OBRAS DE ARTE: Este modulo se refiere a la construcción puentes
colgantes, de 100m, de 30m, los mismos que se encuentran ubicados de

acuerdo al siguiente detalle:

PROGRESIVA DIAMETRO
INICIO FIN pulg TIPO OBRA EJE
0+305.185 0+334.883 8 '' PUENTE PVC L=20 Eje principal
0+902.550 0+932.550 8 '' PUENTE PVC L=30 Eje principal
0+999.444 1+029.444 8 '' PUENTE PVC L=30 Eje principal
1+070 1+090 8 '' PUENTE PVC L=20 Eje principal
1+157.795 1+187.795 8 '' PUENTE PVC L=30 Eje principal
1+205.066 1+220.066 8 '' PUENTE PVC L=15 Eje principal
1+596.567 1+636.567 8 '' PUENTE PVC L=40 Eje principal
1+961.150 2+001.148 6 '' PUENTE FG L=40 Eje principal
2+237.107 2+287.107 6 '' PUENTE FG L=50 Eje principal
2+841.16 2+881.16 4 '' PUENTE FG L=40 Eje principal
0+058.290 0+088.313 4 '' PUENTE FG L=30 Ramal 1
