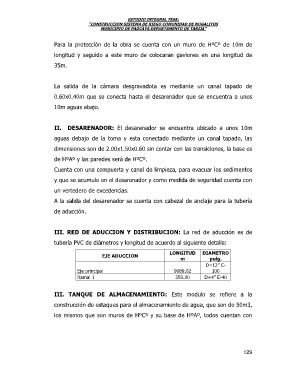

ESTUDIO INTEGRAL TESA:
“CONSTRUCCION SISTEMA DE RIEGO COMUNIDAD DE NOGALITOS
MUNICIPIO DE PADCAYA DEPARTAMENTO DE TARIJA”
Para la protección de la obra se cuenta con un muro de HºCº de 10m de
longitud y seguido a este muro de colocaran gaviones en una longitud de
35m.
La salida de la cámara desgravadota es mediante un canal tapado de
0.60x0.40m que se conecta hasta el desarenador que se encuentra a unos
10m aguas abajo.
II. DESARENADOR: El desarenador se encuentra ubicado a unos 10m
aguas debajo de la toma y esta conectado mediante un canal tapado, las
dimensiones son de 2.00x1.50x0.60 sin contar con las transiciones, la base es
de HºAº y las paredes será de HºCº.
Cuenta con una compuerta y canal de limpieza, para evacuar los sedimentos
y que se acumule en el desarenador y como medida de seguridad cuenta con
un vertedero de excedencias.
A la salida del desarenador se cuenta con cabezal de anclaje para la tubería
de aducción.
III. RED DE ADUCCION Y DISTRIBUCION: La red de aducción es de
tubería PVC de diámetros y longitud de acuerdo al siguiente detalle:
LONGITUD DIAMETRO
EJE ADUCCION
m pulg.
D=12” C-
Eje principal 9089.02 100
Ramal 1 350.00 D=4” E-40
III. TANQUE DE ALMACENAMIENTO: Este modulo se refiere a la
construcción de estaques para el almacenamiento de agua, que son de 50m3,
los mismos que son muros de HºCº y su base de HºAº, todos cuentan con
