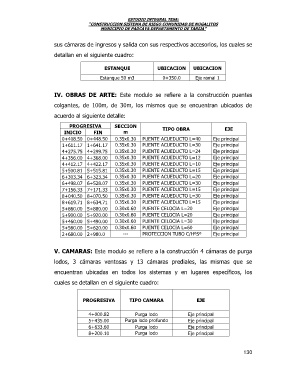

ESTUDIO INTEGRAL TESA:
“CONSTRUCCION SISTEMA DE RIEGO COMUNIDAD DE NOGALITOS
MUNICIPIO DE PADCAYA DEPARTAMENTO DE TARIJA”

sus cámaras de ingresos y salida con sus respectivos accesorios, los cuales se
detallan en el siguiente cuadro:

ESTANQUE UBICACION UBICACION

Estanque 50 m3 0+350.0 Eje ramal 1

IV. OBRAS DE ARTE: Este modulo se refiere a la construcción puentes
colgantes, de 100m, de 30m, los mismos que se encuentran ubicados de

acuerdo al siguiente detalle:

PROGRESIVA SECCION
INICIO FIN m TIPO OBRA EJE
0+408.50 0+448.50 0.35x0.30 PUENTE ACUEDUCTO L=40 Eje principal
1+611.17 1+641.17 0.35x0.30 PUENTE ACUEDUCTO L=30 Eje principal
4+275.75 4+299.75 0.35x0.30 PUENTE ACUEDUCTO L=24 Eje principal
4+356.00 4+368.00 0.35x0.30 PUENTE ACUEDUCTO L=12 Eje principal
4+412.17 4+422.17 0.35x0.30 PUENTE ACUEDUCTO L=10 Eje principal
5+500.81 5+515.81 0.35x0.30 PUENTE ACUEDUCTO L=15 Eje principal
6+303.34 6+323.34 0.35x0.30 PUENTE ACUEDUCTO L=20 Eje principal
6+498.07 6+528.07 0.35x0.30 PUENTE ACUEDUCTO L=30 Eje principal
7+156.33 7+171.33 0.35x0.30 PUENTE ACUEDUCTO L=15 Eje principal
8+040.50 8+070.50 0.35x0.30 PUENTE ACUEDUCTO L=30 Eje principal
8+619.71 8+634.71 0.35x0.30 PUENTE ACUEDUCTO L=15 Eje principal
5+860.00 5+880.00 0.30x0.60 PUENTE CELOCIA L=20 Eje principal
5+900.00 5+920.00 0.30x0.60 PUENTE CELOCIA L=20 Eje principal
5+460.00 5+490.00 0.30x0.60 PUENTE CELOCIA L=30 Eje principal
5+560.00 5+620.00 0.30x0.60 PUENTE CELOCIA L=60 Eje principal
2+680.00 2+980.0 --- PROTECCION TUBO C/HºSº Eje principal

V. CAMARAS: Este modulo se refiere a la construcción 4 cámaras de purga

lodos, 3 cámaras ventosas y 13 cámaras prediales, las mismas que se

encuentran ubicadas en todos los sistemas y en lugares específicos, los

cuales se detallan en el siguiente cuadro:

PROGRESIVA TIPO CAMARA EJE

4+000.82 Purga lodo Eje principal
5+435.00 Purga lodo profundo Eje principal
6+633.60 Purga lodo Eje principal
8+200.10 Purga lodo Eje principal

130
