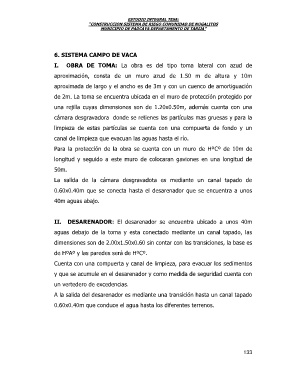

ESTUDIO INTEGRAL TESA:
“CONSTRUCCION SISTEMA DE RIEGO COMUNIDAD DE NOGALITOS
MUNICIPIO DE PADCAYA DEPARTAMENTO DE TARIJA”
6. SISTEMA CAMPO DE VACA
I. OBRA DE TOMA: La obra es del tipo toma lateral con azud de
aproximación, consta de un muro azud de 1.50 m de altura y 10m
aproximada de largo y el ancho es de 3m y con un cuenco de amortiguación
de 2m. La toma se encuentra ubicada en el muro de protección protegido por
una rejilla cuyas dimensiones son de 1.20x0.50m, además cuenta con una
cámara desgravadora donde se retienes las partículas mas gruesas y para la
limpieza de estas partículas se cuenta con una compuerta de fondo y un
canal de limpieza que evacuan las aguas hasta el río.
Para la protección de la obra se cuenta con un muro de HºCº de 10m de
longitud y seguido a este muro de colocaran gaviones en una longitud de
50m.
La salida de la cámara desgravadota es mediante un canal tapado de
0.60x0.40m que se conecta hasta el desarenador que se encuentra a unos
40m aguas abajo.
II. DESARENADOR: El desarenador se encuentra ubicado a unos 40m
aguas debajo de la toma y esta conectado mediante un canal tapado, las
dimensiones son de 2.00x1.50x0.60 sin contar con las transiciones, la base es
de HºAº y las paredes será de HºCº.
Cuenta con una compuerta y canal de limpieza, para evacuar los sedimentos
y que se acumule en el desarenador y como medida de seguridad cuenta con
un vertedero de excedencias.
A la salida del desarenador es mediante una transición hasta un canal tapado
0.60x0.40m que conduce el agua hasta los diferentes terrenos.
133
