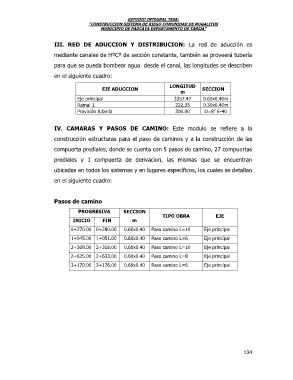

ESTUDIO INTEGRAL TESA:
“CONSTRUCCION SISTEMA DE RIEGO COMUNIDAD DE NOGALITOS
MUNICIPIO DE PADCAYA DEPARTAMENTO DE TARIJA”
III. RED DE ADUCCION Y DISTRIBUCION: La red de aducción es
mediante canales de HºCº de sección constante, también se proveerá tubería
para que se pueda bombear agua desde el canal, las longitudes se describen
en el siguiente cuadro:
LONGITUD
EJE ADUCCION SECCION
m
Eje principal 3357.47 0.60x0.40m
Ramal 1 222.35 0.30x0.40m
Provisión tubería 300.00 D=8” E-40
IV. CAMARAS Y PASOS DE CAMINO: Este modulo se refiere a la
construcción estructuras para el paso de caminos y a la construcción de las
compuerta prediales, donde se cuenta con 5 pasos de camino, 27 compuertas
prediales y 1 compuerta de derivacion, las mismas que se encuentran
ubicadas en todos los sistemas y en lugares específicos, los cuales se detallan
en el siguiente cuadro:
Pasos de camino
PROGRESIVA SECCION
TIPO OBRA EJE
INICIO FIN m
0+270.00 0+280.00 0.60x0.40 Paso camino L=10 Eje principal
1+045.00 1+051.00 0.60x0.40 Paso camino L=6 Eje principal
2+308.00 2+318.00 0.60x0.40 Paso camino L=10 Eje principal
2+625.00 2+633.00 0.60x0.40 Paso camino L=8 Eje principal
3+170.00 3+176.00 0.60x0.40 Paso camino L=6 Eje principal
134
