CONSTRUCCIÓN DE OBRAS DE ALMACENAMIENTO DE AGUA DIS TRITO IV MUNICIPIO DE PADCAYA DEPARTAMENTO DE
TARIJA
Terraplén de tierra
Los atajados son pequeños reservorios de agua, exca vados y conformado en tierra capaz
de almacenar agua para diferentes usos. Dada la cap acidad adoptada de los atajados,
tipo de suelo y altura del terraplén; la excavación de los suelos, movimiento de tierras y
conformación del terraplén con el material excavado en el lecho del atajado, se realizará
con un tractor D-6 o D-7.
El terraplén está conformado por una pequeña presa de tierra y para asegurar la
estabilidad del terraplén, se adopta en cada ataja do bordos con taludes compactados
con una relación de 1:2 a 1:2.2 en el talud interno y en el talud la relación 1:1.5 a 1:1.7;
con un ancho de corona determinado de acuerdo a dis eño.

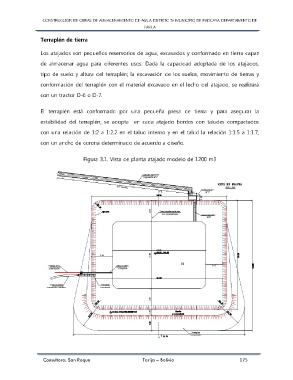

Figura 3.1. Vista de planta atajado modelo de 1200 m3
Consultora: San Roque Tarija – Bolivia 175
