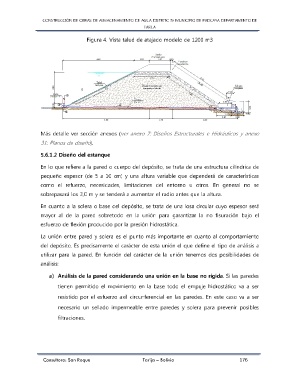

Page 189 - MEMORIA EDTP-OTN-PB

CONSTRUCCIÓN DE OBRAS DE ALMACENAMIENTO DE AGUA DIS TRITO IV MUNICIPIO DE PADCAYA DEPARTAMENTO DE
TARIJA

Figura 4. Vista talud de atajado modelo de 1200 m3

Más detalle ver sección anexos ( ver anexo 7: Diseños Estructurales e Hidráulicos y anexo

31: Planos de diseño ).

5.6.1.2 Diseño del estanque

En lo que refiere a la pared o cuerpo del depósito, se trata de una estructura cilíndrica de
pequeño espesor (de 5 a 10 cm) y una altura variabl e que dependerá de características

como el refuerzo, necesidades, limitaciones del ent orno u otros. En general no se
sobrepasará los 3,0 m y se tenderá a aumentar el ra dio antes que la altura.

En cuanto a la solera o base del depósito, se trata de una losa circular cuyo espesor será

mayor al de la pared sobretodo en la unión para gar antizar la no fisuración bajo el
esfuerzo de flexión producido por la presión hidros tática.

La unión entre pared y solera es el punto más impor tante en cuanto al comportamiento
del depósito. Es precisamente el carácter de esta u nión el que define el tipo de análisis a

utilizar para la pared. En función del carácter de la unión tenemos dos posibilidades de
análisis:
a) Análisis de la pared considerando una unión en la b ase no rígida . Si las paredes

tienen permitido el movimiento en la base todo el e mpuje hidrostático va a ser

resistido por el esfuerzo axil circunferencial en l as paredes. En este caso va a ser

necesario un sellado impermeable entre paredes y so lera para prevenir posibles
filtraciones.

Consultora: San Roque Tarija – Bolivia 176
