CONSTRUCCIÓN DE OBRAS DE ALMACENAMIENTO DE AGUA DIS TRITO IV MUNICIPIO DE PADCAYA DEPARTAMENTO DE
TARIJA

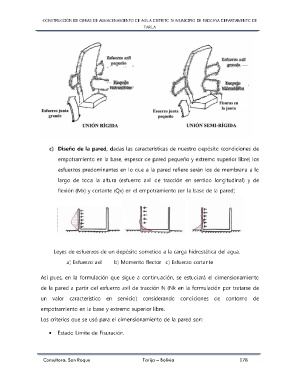

c) Diseño de la pared, d adas las características de nuestro depósito (condi ciones de
empotramiento en la base, espesor de pared pequeño y extremo superior libre) los
esfuerzos predominantes en lo que a la pared refier e serán los de membrana a lo
largo de toda la altura (esfuerzo axil de tracción en sentido longitudinal) y de
flexión (Mx) y cortante (Qx) en el empotramiento (e n la base de la pared)
Leyes de esfuerzos de un depósito sometido a la car ga hidrostática del agua.
a) Esfuerzo axil b) Momento flector c) Esfuerzo cor tante
Así pues, en la formulación que sigue a continuació n, se estudiará el dimensionamiento
de la pared a partir del esfuerzo axil de tracción N (Nk en la formulación por tratarse de
un valor característico en servicio) considerando c ondiciones de contorno de
empotramiento en la base y extremo superior libre.
Los criterios que se usó para el dimensionamiento d e la pared son:
• Estado Límite de Fisuración.
Consultora: San Roque Tarija – Bolivia 178
