CONSTRUCCIÓN DE OBRAS DE ALMACENAMIENTO DE AGUA DIS TRITO IV MUNICIPIO DE PADCAYA DEPARTAMENTO DE
TARIJA

Dónde:

D= Diámetro [m]

H= Altura [m]

Los estanque de ferrocementos tienen las siguientes dimensiones:
- Estanque de 10m 3 : Diametro interno 2.52m, altura 2.40m y espesor 7. 5 cm.

- Estanque de 20m 3 : Diametro interno 3.40m, altura 2.40m y espesor 7. 5 cm.
- Estanque de 30m 3 : Diametro interno 4.10m, altura 2.40m y espesor 7. 5 cm.

- Estanque de 50m 3 : Diametro interno 5.00m, altura 2.70m y espesor 7. 5 cm.

- Estanque de 100m 3 : Diametro interno 7.20m, altura 2.70m y espesor 10 .0 cm.

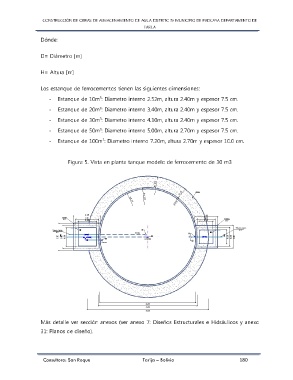

Figura 5. Vista en planta tanque modelo de ferrocem ento de 30 m3

Más detalle ver sección anexos (ver anexo 7: Diseño s Estructurales e Hidráulicos y anexo

31: Planos de diseño).

Consultora: San Roque Tarija – Bolivia 180
