CONSTRUCCIÓN DE OBRAS DE ALMACENAMIENTO DE AGUA DIS TRITO IV MUNICIPIO DE PADCAYA DEPARTAMENTO DE
TARIJA

Canal de ingreso o rápida

El canal de ingreso al atajado, será en sección rec tangular con una longitud de 8 - 10 m,

ubicada a la salida del sedimentador y sobre el tal ud natural del atajado. Como se trata
de un canal con una pendiente fuerte de 2:1, se con templa un canal rectangular revestido

con hormigón ciclópeo, desde el sedimentador hasta la base del atajado, para evitar la
erosión del talud interior, causada por la alta vel ocidad del agua.

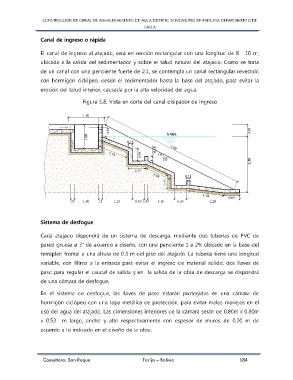

Figura 5.8. Vista en corte del canal disipador de i ngreso

Sistema de desfogue

Cada atajado dispondrá de un sistema de descarga, m ediante dos tuberías de PVC de
pared gruesa ø 3” de acuerdo a diseño, con una pend iente 1 a 2% ubicado en la base del

terraplén frontal a una altura de 0.3 m del piso de l atajado. La tubería tiene una longitud
variable, con filtros a la entrada para evitar el i ngreso de material sólido, dos llaves de
paso para regular el caudal de salida y en la sali da de la obra de descarga se dispondrá

de una cámara de desfogue.

En el sistema de desfogue, las llaves de paso estar án protegidas en una cámara de
hormigón ciclópeo con una tapa metálica de protecci ón, para evitar malos manejos en el

uso del agua del atajado. Las dimensiones interiore s de la cámara serán de 0.80m x 0.80m
x 0.53 m largo, ancho y alto respectivamente con e spesor de muros de 0.20 m de
acuerdo a lo indicado en el diseño de la obra.
