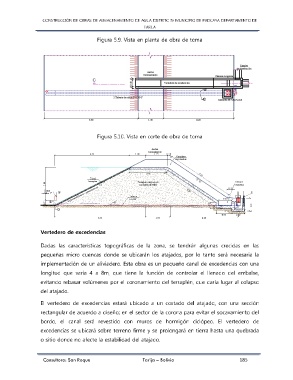

Figura 5.9. Vista en planta de obra de toma
Figura 5.10. Vista en corte de obra de toma
Vertedero de excedencias
Dadas las características topográficas de la zona, se tendrán algunas crecidas en las
pequeñas micro cuencas donde se ubicarán los atajad os, por lo tanto será necesaria la
implementación de un aliviadero. Esta obra es un pe queño canal de excedencias con una
longitud que varía 4 a 8m, que tiene la función de controlar el llenado del embalse,
evitando rebasar volúmenes por el coronamiento del terraplén, que daría lugar al colapso
del atajado.
El vertedero de excedencias estará ubicado a un cos tado del atajado, con una sección
rectangular de acuerdo a diseño; en el sector de la corona para evitar el socavamiento del
bordo, el canal será revestido con muros de hormigó n ciclópeo. El vertedero de
excedencias se ubicará sobre terreno firme y se pro longará en tierra hasta una quebrada
o sitio donde no afecte la estabilidad del atajado.
