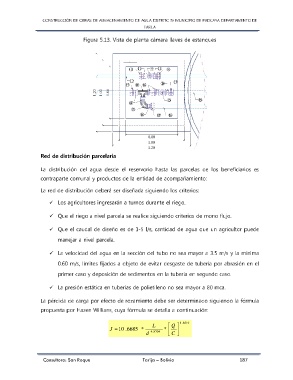

CONSTRUCCIÓN DE OBRAS DE ALMACENAMIENTO DE AGUA DIS TRITO IV MUNICIPIO DE PADCAYA DEPARTAMENTO DE
TARIJA
Figura 5.13. Vista de planta cámara llaves de estan ques
Red de distribución parcelaria
La distribución del agua desde el reservorio hasta las parcelas de los beneficiarios es
contraparte comunal y productos de la entidad de ac ompañamiento:
La red de distribución deberá ser diseñada siguiend o los criterios:
Los agricultores ingresarán a turnos durante el rie go.
Que el riego a nivel parcela se realice siguiendo c riterios de mono flujo.
Que el caudal de diseño es de 1-5 l/s, cantidad de agua que un agricultor puede
manejar a nivel parcela.
La velocidad del agua en la sección del tubo no sea mayor a 3.5 m/s y la mínima
0.60 m/s, límites fijados a objeto de evitar desgas te de tubería por abrasión en el
primer caso y deposición de sedimentos en la tuberí a en segundo caso.
La presión estática en tuberías de polietileno no s ea mayor a 80 mca.
La pérdida de carga por efecto de rozamiento debe s er determinado siguiendo la fórmula
propuesta por Hazen Willians, cuya fórmula se detal la a continuación:
L Q . 1 8519
J = 10 . 6685 * *
d . 4 8704 C
