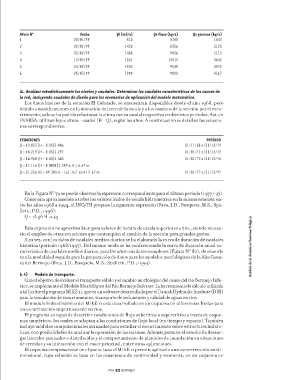

Aforo Nº fecha Ql (m3/s) Qs finos (kg/s) Qs gruesos (kg/s)
1 20/01/99 810 5180 1543
2 02/02/99 1438 8316 3125
3 03/02/99 1466 9436 2115
4 13/03/99 1501 14515 3642
5 24/03/99 1903 9548 3972
6 25/03/99 1989 9800 4167

iii. Analizar estadísticamente los niveles y caudales. Determinar los caudales característicos de los cauces de
la red, incluyendo caudales de diseño para los escenarios de aplicación del modelo matemático.
Los datos básicos de la estación El Colorado, se encuentran disponibles desde el año 1968, pero
debido a modificaciones en la ubicación del cero de la escala y a los cambios de la sección por el escu-
rrimiento, sólo se ha podido relacionar la altura con su caudal respectivo en distintos períodos. Así, en
EVARSA, utilizan leyes altura - caudal (H - Q), según los años. A continuación se detallan las ecuacio-
nes correspondientes:

ECUACIONES PERÍODO
Q = 10.823 (H - 0.05)2.446 01/11/68 al 31/12/70
Q = 14.219 (H - 0.05)2.297 01/01/71 al 31/12/72
Q = 14.968 (H - 0.05)2.343 01/01/73 al 31/12/76
Q = 17.114 (H - 0.0001)2.359 si H < 5.67 m.
Q = 21.226 H2 + 89.305 H - 161.767 si H > 5.67 m. 01/01/77 al 31/12/97

En la Figura N° 79 se puede observar la expresión correspondiente para el último período (1977 / 97).
Como una aproximación a todos los valores leídos de escala hidrométrica en la misma estación en-
tre los años 1968 a 1994, el INCyTH propuso la siguiente expresión (Brea, J.D.; Busquets, M.S.; Spa-
lletti, P.D.; 1996):
Q = 13.56 H 2.45

Esta expresión no aproxima bien para valores de lectura de escala superiores a 7 m., siendo necesa-
rio el empleo de otras ecuaciones que contemplen el cambio de la sección para grandes gastos.
A su vez, con los datos de caudales medios diarios se ha elaborado la curva de duración de caudales
histórica (período 1968/1997). Del mismo modo se ha confeccionado la curva de duración anual ca- Análisis de la dinámica fluviomorfológica
racterística de caudales medios diarios, para los años con datos completos (Figura N° 80), de acuerdo
con la modalidad seguida para la preparación de datos para los modelos morfológicos de la Alta Cuen-
ca del Bermejo (Brea, J.D.; Busquets, M.S.; Spalletti, P.D.; 1999).

b.4) Modelo de transporte.
Con el objetivo de evaluar el transporte sólido y el cambio morfológico del cauce del río Bermejo Infe-
rior, se implementó el Modelo Morfológico del Río Bermejo Inferior. La herramienta de cálculo utilizada
a tal fin fue el programa MIKE 11, que es un software desarrollado por el Danish Hydraulic Institute (DHI)
para la simulación de escurrimientos, transporte de sedimentos y calidad de aguas en ríos.
El módulo hidrodinámico del MIKE 11 está desarrollado en un esquema en diferencias finitas para
un escurrimiento impermanente en ríos.
El programa es capaz de describir condiciones de flujo subcrítico o supercrítico a través de esque-
mas numéricos, los cuales se adaptan a las condiciones de flujo local (en tiempo y espacio). También
incluye módulos computacionales avanzados para estudiar el escurrimiento sobre estructuras hidráu-
licas, con posibilidades de analizar la operación de las mismas. Además permite el estudio de descar-
gas laterales puntuales o distribuidas y el comportamiento de planicies de inundación en situaciones
de crecidas y su interacción con el cauce principal, entre otras aplicaciones.
El esquema computacional en el que se basa el MIKE 11 permite aplicarlo a un escurrimiento unidi-
mensional, cuya solución se basa en las ecuaciones de continuidad y momenta, en un esquema en
