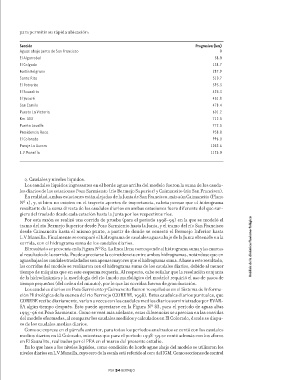

Page 34 - Dinámica Fluviomorfológica del Rio Bermejo Inferior

para permitir su rápida ubicación:

Sección Progresiva (km)
Aguas abajo Junta de San Francisco 0
El Algarrobal 58.0
El Colgado 138.7
Fortín Belgrano 287.9
Santa Rita 310.7
El Potrerito 393.3
El Sauzalito 425.3
El Yacaré 451.8
San Camilo 478.4
Puesto La Victoria 601.2
Km. 503 712.5
Puerto Lavalle 772.5
Presidencia Roca 938.8
El Colorado 996.0
Paraje La Aurora 1052.6
L.V.Mansilla 1125.0

2. Caudales y niveles líquidos.
Los caudales líquidos ingresantes en el borde aguas arriba del modelo fueron la suma de los cauda-
les diarios de las estaciones Pozo Sarmiento (río Bermejo Superior) y Caimancito (río San Francisco).
En realidad, ambas estaciones están alejadas de la Junta de San Francisco, más aún Caimancito (Plano
Nº 1), y, si bien no existen en el trayecto aportes de importancia, cabría pensar que el hidrograma
resultante de la suma directa de los caudales diarios en ambas estaciones fuera diferente del que sur-
giera del traslado desde cada estación hasta la Junta por los respectivos ríos.
Por esta razón se realizó una corrida de prueba (para el período 1998-99) en la que se modeló el
tramo del río Bermejo Superior desde Pozo Sarmiento hasta la Junta, y el tramo del río San Francisco
desde Caimancito hasta el mismo punto, a partir de donde se conectó el Bermejo Inferior hasta
L.V.Mansilla. Finalmente se comparó el hidrograma de caudales aguas abajo de la Junta obtenido en la
corrida, con el hidrograma suma de los caudales diarios.
El resultado se presenta en la Figura Nº 82. La línea llena corresponde al hidrograma suma y las marcas Análisis de la dinámica fluviomorfológica
al resultado de la corrida. Puede apreciarse la coincidencia entre ambos hidrogramas, notándose que en
aguas bajas los caudales trasladados son apenas mayores que el hidrograma suma. A base a este resultado,
las corridas del modelo se realizaron con el hidrograma suma de los caudales diarios, debido al menor
tiempo de máquina que en este esquema requería. Al respecto, cabe señalar que la resolución conjunta
de la hidrodinámica y la morfología del río (modo morfológico del modelo) requirió el uso de pasos de
tiempo pequeños (del orden del minuto), por lo que las corridas fueron de gran duración.
Los caudales diarios en Pozo Sarmiento y Caimancito fueron recopilados en el Sistema de Informa-
ción Hidrológica de la cuenca del río Bermejo (COREBE, 1998). Estos caudales diarios puntuales, que
COREBE recibe diariamente, varían a veces con los caudales medios diarios suministrados por EVAR-
SA algún tiempo después. Esto puede apreciarse en la Figura Nº 83, para el período de aguas altas
1995-96 en Pozo Sarmiento. Como se verá más adelante, estas diferencias se aprecian en las corridas
del modelo efectuadas, al comparar los caudales medidos y calculados en El Colorado, donde se dispu-
so de los caudales medios diarios.
Como se expresa en el párrafo anterior, para todos los períodos analizados se contó con los caudales
medios diarios en El Colorado, mientras que para el período 1998-99 se contó además con los aforos
en El Sauzalito, realizados por el PEA en el marco del presente estudio.
En lo que hace a los niveles líquidos, como condición de borde aguas abajo del modelo se utilizaron los
niveles diarios en L.V.Mansilla, cuyo cero de la escala está referido al cero del IGM. Como secciones de control

PEA 34 BERMEJO
