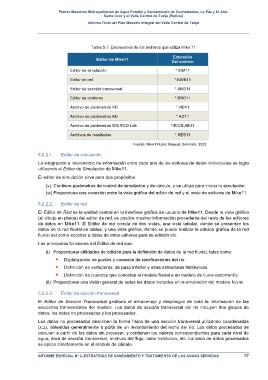

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

Tabla 5.1: Extensiones de los archivos que utiliza Mike 11

Extensión
Editor de Mike11
Del archivo
Editor de simulación *.SIM11
Editor de red *.NWK11

Editor de sección transversal *.XNS11
Editor de contorno *.BND11

Archivo de parámetros HD *.HD11

Archivo de parámetros AD *.AD11
Archivo de parámetros WQ ECO Lab *.ECOLAB11

Archivos de resultados *.RES11
Fuente: Mike11-User Manual, Denmark, 2003.

5.2.2.1. Editor de simulación
La integración e intercambio de información entre cada uno de los editores de datos individuales se logra
utilizando el Editor de Simulación de Mike11.
El editor de simulación sirve para dos propósitos:

(v) Contiene parámetros de control de simulación y de cálculo, y se utiliza para iniciar la simulación.
(vi) Proporciona una conexión entre la vista gráfica del editor de red y el resto de editores de Mike11.

5.2.2.2. Editor de red
El Editor de Red es la unidad central en la interface gráfica de usuario de Mike11. Desde la vista gráfica
(el dibujo en planta) del editor de red, es posible mostrar información procedente del resto de los editores
de datos en Mike11. El Editor de red consta de dos vistas, una vista tabular, donde se presentan los
datos de la red fluvial en tablas, y una vista gráfica, donde se puede realizar la edición gráfica de la red
fluvial así como acceder a datos de otros editores para su edición etc.

Las principales funciones del Editor de red son:
(i) Proporcionar utilidades de edición para la definición de datos de la red fluvial, tales como:
! Digitalización de puntos y conexión de ramificaciones del río.
! Definición de vertederos, de paso inferior y otras estructuras hidráulicas.

! Definición de cuencas que conectan el modelo fluvial a un modelo de lluvia-escorrentía.
(ii) Proporcionar una visión general de todos los datos incluidos en la simulación del modelo fluvial.

5.2.2.3. Editor de sección transversal

El Editor de Sección Transversal gestiona el almacenaje y despliegue de toda la información de las
secciones transversales del modelo. Los datos de sección transversal del río incluyen dos grupos de
datos, los datos no procesados y los procesados.
Los datos no procesados describen la forma física de una sección transversal utilizando coordenadas
(x,z), obtenidas generalmente a partir de un levantamiento del lecho del río. Los datos procesados se
calculan a partir de los datos sin procesar, y contienen los valores correspondientes para cada nivel de
agua, área de sección transversal, anchura del flujo, radio hidráulico, etc. La tabla de datos procesados
se aplica directamente en el módulo de cálculo.

INFORME ESPECIAL Nº 2–ESTRATEGIA DE SANEAMIENTO Y TRATAMIENTO DE LAS AGUAS SERVIDAS 57
