Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

Los puntos de control a los que se hacen referencia, dividen el cauce del río en tramos predefinidos,
conformando de esta manera una segunda aproximación de lo que es la segmentación ambiental del
cauce receptor. No obstante, fue necesario subdividir estos tramos agregando Nodos Adicionales que
representan a los sitios de descargas o extracciones significativas del caudal transportado (Ver
Ilustración siguiente – Caracterización del Sistema Fluvial). Finalmente, cada uno de los Tramos fue sub-
dividido en elementos de 500 metros de longitud para conformar la malla o grilla que estructura el
modelo matemático del Río.

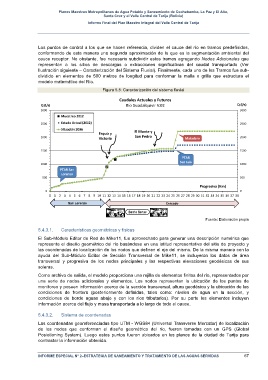

Figura 5.5: Caracterización del sistema fluvial

Caudales"Actuales"y"Futuros
Q"(l/s) Río.Guadalquivir.V.02 Q"(l/s)
3000 3000
Muestreo"2012
2500 Estado"Actual"(2012) 2500
Situación"2036
Erquiz"y" El"Monte"y"
2000 Victoria San"Pedro Matadero 2000

1500 1500
PTAR
San"Luis
1000 1000
PTAR San"
Lorenzo
500 500
Progresiva"(Km)
0 0
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38
San Lorenzo Cercado
Barrio Senac
Fuente: Elaboración propia

5.4.3.1. Características geométricas y físicas
El Sub-Módulo Editor de Red de Mike11, fue aprovechado para generar una descripción numérica que
represente el diseño geométrico del río basándose en una latitud representativa del sitio de proyecto y
las coordenadas de localización de los nodos que definen el eje del mismo. De la misma manera con la
ayuda del Sub-Módulo Editor de Sección Transversal de Mike11, se incluyeron los datos de área
transversal y progresiva de los nodos principales y las respectivas elevaciones geodésicas de sus
soleras.

Como archivo de salida, el modelo proporciona una rejilla de elementos finitos del río, representados por
una serie de nodos adicionales y elementos. Los nodos representan la ubicación de los puntos de
monitoreo y poseen información acerca de la sección transversal, altura geodésica y la ubicación de las
condiciones de frontera (posteriormente definidas, tales como: niveles de agua en la sección, y
condiciones de borde aguas abajo y con los ríos tributarios). Por su parte los elementos incluyen
información acerca del flujo y masa transportada a lo largo de todo el cauce.
5.4.3.2. Sistema de coordenadas

Las coordenadas georeferenciadas tipo UTM - WGS84 (Universal Transverse Mercator) de localización
de los nodos que conforman el diseño geométrico del río, fueron tomadas con un GPS (Global
Posiotioning System). Luego estos puntos fueron ubicados en los planos de la ciudad de Tarija para
contrastar la información obtenida.

INFORME ESPECIAL Nº 2–ESTRATEGIA DE SANEAMIENTO Y TRATAMIENTO DE LAS AGUAS SERVIDAS 67
