Page 75 - PLAN METROPOLITANO ESTRATEGIAS DE SANEAMIENTO TARIJA

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

Finalmente, toda esta información geométrica sirvió para conformar la malla de elementos finitos del
modelo (malla computacional); Se seleccionó una longitud de 500 m. para cada elemento (distancia
comprendida entre nodo i y nodo i+1) de la rejilla.

5.4.3.3. Pendiente
Siendo que la actual pendiente de la superficie del agua es significativamente igual a la pendiente del
terreno, las pendientes introducidas a Mike 11 fueron computadas de forma directa de las alturas de los
puntos de control registradas en la campaña de mediciones.

5.4.3.4. Sección transversal

Las secciones transversales (originales) proporcionadas por COSAALT LTDA., fueron empleadas para
simular la situación actual y futura del sistema.

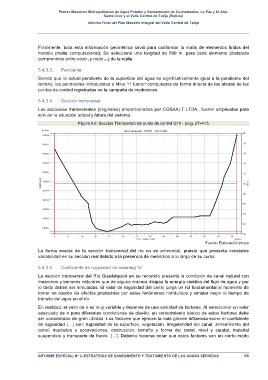

Figura 5.6: Sección Transversal del punto de control G10 - prog. 27+415

Fuente: Elaboración propia
La forma exacta de la sección transversal del río no es primordial, puesto que presenta constante
variabilidad en su sección real debido a la presencia de meandros a lo largo de su curso.

5.4.3.5. Coeficiente de rugosidad de manning “n”

La sección transversal del Río Guadalquivir en su recorrido presenta la condición de canal natural con
meandros y barreras naturales que de alguna manera disipan la energía cinética del flujo de agua y por
lo tanto deben ser simuladas. El valor de rugosidad del canal juega un rol fundamental al momento de
tomar en cuenta los efectos producidos por estos fenómenos hidráulicos y simular mejor el tiempo de
tránsito del agua en el río.
En realidad, el valor de n es muy variable y depende de una cantidad de factores. Al seleccionar un valor
adecuado de n para diferentes condiciones de diseño, un conocimiento básico de estos factores debe
ser considerado de gran utilidad. Los factores que ejercen la más grande influencia sobre el coeficiente
de rugosidad […] son: rugosidad de la superficie, vegetación, irregularidad del canal, alineamiento del
canal, depósitos y socavaciones, obstrucción, tamaño y forma del canal, nivel y caudal, material
suspendido y transporte de fondo. […]. Debería hacerse notar que estos factores son en cierto modo

INFORME ESPECIAL Nº 2–ESTRATEGIA DE SANEAMIENTO Y TRATAMIENTO DE LAS AGUAS SERVIDAS 68
