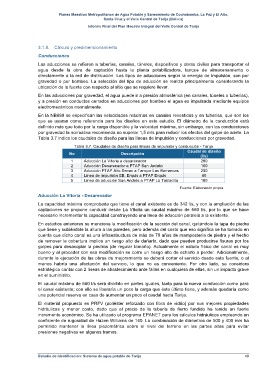

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

3.1.8. Cálculo y predimensionamiento

Conducciones
Las aducciones se refieren a tuberías, canales, túneles, dispositivos y obras civiles para transportar el
agua desde la obra de captación hasta la planta potabilizadora, tanque de almacenamiento o
directamente a la red de distribución. Los tipos de aducciones según la energía de impulsión, son por
gravedad o por bombeo. La selección del tipo de aducción se realiza principalmente considerando la
ubicación de la fuente con respecto al sitio que se requiere llevar.

En las aducciones por gravedad, el agua puede ir a presión atmosférica (en canales, túneles o tuberías),
y a presión en conductos cerrados en aducciones por bombeo el agua es impulsada mediante equipos
electromecánicos normalmente.
En la NB689 se especifican las velocidades máximas en canales revestidas y en tuberías, que son los
que se usaran como referencia para los diseños en este estudio. El diámetro de la conducción está
definido más que todo por la carga disponible y la velocidad máxima, sin embargo, con las conducciones
por gravedad la normativa recomienda no superar 1,5 m/s para reducir los efectos del golpe de ariete. La
Tabla 3.7 indica los caudales de diseño para las líneas de impulsión y conducciones por gravedad.
Tabla 3.7. Caudales de diseño para líneas de impulsión y conducción - Tarija
Caudal de diseño
No Descripción
(l/s)
1 Aducción La Vitoria a desarenador 280
2 Aducción Desarenador a PTAP San Jacinto 160
3 Aducción PTAP Alto Senac a Tanque Las Barrancas 200
4 Línea de impulsión EB. Erquis a PTAP Erquis 80
5 Línea de aducción San Andrés a PTAP La Tabladita 180

Fuente: Elaboración propia
Aducción La Vitoria - Desarenador
La capacidad máxima comprobada que tiene el canal existente es de 342 l/s, y con la ampliación de las
captaciones se propone conducir desde La Vitoria un caudal máximo de 560 l/s, por lo que se hace
necesario incrementar la capacidad construyendo una línea de aducción paralela a la existente.
En estudios anteriores se menciona la modificación de la sección del canal, quitándole la tapa de piedra
que tiene y subiéndole la altura a las paredes, pero además del costo que eso significa se ha tomado en
cuenta que dicho canal es una infraestructura de más de 70 años de mampostería de piedra y el hecho
de remover la cobertura implica un riesgo alto de dañarlo, dado que pueden producirse fisuras por los
golpes para desacoplar la piedras (de regular tamaño). Actualmente el estado físico del canal es muy
bueno y al proceder con esa modificación se corre un riesgo alto de echarlo a perder. Adicionalmente,
durante la ejecución de las obras de mejoramiento se deberá cortar el servicio desde esta fuente, o al
menos habría una afectación del servicio, lo que no es conveniente. Por otro lado, se considera
estratégico contar con 2 líneas de abastecimiento ante fallas en cualquiera de ellas, sin un impacto grave
en el suministro.
El caudal máximo de 560 l/s será dividido en partes iguales, tanto para la nueva conducción como para
el canal existente; con ello se liberaría un poco la carga que éste último tiene, y además quedaría como
una potencial reserva en caso de aumentar un poco el caudal hacia Tarija.
El material propuesto es PRFV (poliéster reforzado con fibra de vidrio) por sus mejores propiedades
hidráulicas y menor costo, dado que el precio de la tubería de fierro fundido ha tenido un fuerte
incremento económico. Se ha utilizado el programa EPANET para los cálculos hidráulicos empleando un
coeficiente de rugosidad de Hazen Williams de 140. La combinación de diámetros de 500 y 400 mm ha
permitido mantener la línea piezométrica sobre el nivel del terreno en las partes altas para evitar
presiones negativas en algunos tramos.

Estudio de Identificación: Sistema de agua potable de Tarija 49
