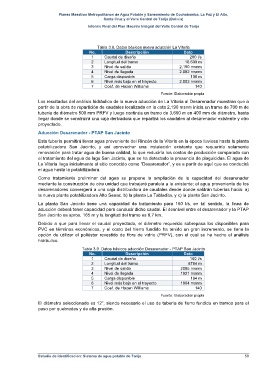

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

Tabla 3.8. Datos básicos nueva aducción La Vitoria
No. Descripción Dato
1 Caudal de diseño 280 l/s
2 Longitud del tramo 10.600 m
3 Nivel de salida 2.190 msnm
4 Nivel de llegada 2.082 msnm
5 Carga disponible 108 m
6 Nivel más bajo en el trayecto 2.053 msnm
7 Coef. de Hazen Williams 140
Fuente: Elaboración propia
Los resultados del análisis hidráulico de la nueva aducción de La Vitoria al Desarenador muestran que a
partir de la obra de repartición de caudales localizada en la cota 2,190 msnm inicia un tramo de 700 m de
tubería de diámetro 500 mm PRFV y luego continúa un tramo de 3,600 m en 400 mm de diámetro, hasta
llegar donde se construirá una caja derivadora que repartirá los caudales al desarenador existente y otro
proyectado.
Aducción Desarenador - PTAP San Jacinto
Esta tubería permitirá llevar agua proveniente del Rincón de la Vitoria en la época lluviosa hasta la planta
potabilizadora San Jacinto, y así aprovechar una instalación existente que requeriría solamente
renovación para tratar agua de buena calidad, lo que reduciría los costos de producción comparado con
el tratamiento del agua de lago San Jacinto, que se ha detectado la presencia de plaguicidas. El agua de
La Vitoria llega inicialmente al sitio conocido como “Desarenador”, y es a partir de aquí que se conducirá
el agua hasta la potabilizadora.

Como tratamiento preliminar del agua se propone la ampliación de la capacidad del desarenador
mediante la construcción de otra unidad que trabajará paralela a la existente; el agua proveniente de los
desarenadores convergerá a una caja distribuidora de caudales desde donde saldrán tuberías hacia: a)
la nueva planta potabilizadora Alto Senac, b) la planta La Tabladita, y c) la planta San Jacinto.

La planta San Jacinto tiene una capacidad de tratamiento para 160 l/s, en tal sentido, la línea de
aducción deberá tener capacidad para conducir dicho caudal. El desnivel entre el desarenador y la PTAP
San Jacinto es aprox. 165 m y la longitud del tramo es 6,7 km.
Debido a que para llevar el caudal proyectado, el diámetro requerido sobrepasa los disponibles para
PVC en términos económicos, y el costo del hierro fundido ha tenido un gran incremento, se tiene la
opción de utilizar el poliéster revestido de fibra de vidrio (PRFV), con el cual se ha hecho el análisis
hidráulico.
Tabla 3.9. Datos básicos aducción Desarenador - PTAP San Jacinto
No. Descripción Dato
1 Caudal de diseño 160 l/s
2 Longitud del tramo 6784 m
3 Nivel de salida 2085 msnm
4 Nivel de llegada 1921 msnm
5 Carga disponible 164 m
6 Nivel más bajo en el trayecto 1904 msnm
7 Coef. de Hazen Williams 140
Fuente: Elaboración propia
El diámetro seleccionado es 12”, siendo necesario el uso de tubería de fierro fundido en tramos para el
paso por quebradas y de alta presión.

Estudio de Identificación: Sistema de agua potable de Tarija 50
