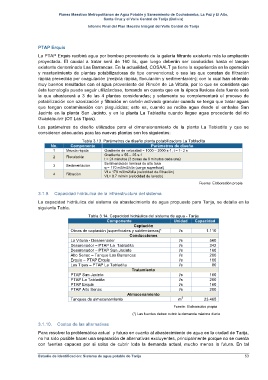

Page 59 - PLAN METROPOLITANO MEJORAMIENTO SISTEMA DE AGUA POTABLE TARIJA

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

PTAP Erquis

La PTAP Erquis recibirá agua por bombeo proveniente de la galería filtrante existente más la ampliación
proyectada. El caudal a tratar será de 160 l/s, que luego deberán ser conducidos hasta el tanque
existente denominado Las Barrancas. En la actualidad, COSAALT ya tiene la experiencia en la operación
y mantenimiento de plantas potabilizadoras de tipo convencional; o sea las que constan de filtración
rápida precedida por coagulación (mezcla rápida, floculación y sedimentación); con lo cual han obtenido
muy buenos resultados con el agua proveniente del Rincón de La Vitoria, por lo que se considera que
ésta tecnología puede seguir utilizándose, tomando en cuenta que en la época lluviosa ésta fuente será
la que abastecerá a 3 de las 4 plantas consideradas; y solamente se complementará el proceso de
potabilización con ozonización y filtración en carbón activado granular cuando se tenga que tratar aguas
que tengan contaminación con plaguicidas; esto es, cuando se reciba agua desde el embalse San
Jacinto en la planta San Jacinto, y en la planta La Tabladita cuando llegue agua procedente del río
Guadalquivir (OT Las Tipas).
Los parámetros de diseño utilizados para el dimensionamiento de la planta La Tabladita y que se
consideran adecuados para las nuevas plantas son los siguientes:
Tabla 3.13. Parámetros de diseño planta potabilizadora La Tabladita
No. Componente Parámetros de diseño
1 Mezcla rápida Gradiente de velocidad = 1000 – 2000 s-1, t = 1- 2 s
Gradiente = 55 – 25 s-1
2 Floculación
t = 24 minutos (3 zonas de 8 minutos cada una)
Sedimentación laminar de alta tasa
3 Sedimentación
q = 170 m3/m2/día (carga superficial)
Vf = 170 m3/m2/día (velocidad de filtración)
4 Filtración
VL= 0.7 m/min (velocidad de lavado)
Fuente: Elaboración propia
3.1.9. Capacidad hidráulica de la infraestructura del sistema
La capacidad hidráulica del sistema de abastecimiento de agua propuesto para Tarija, se detalla en la
siguiente Tabla.
Tabla 3.14. Capacidad hidráulica del sistema de agua - Tarija
Componente Unidad Capacidad
Captación
Obras de captación (superficiales y subterráneas)* l/s 1.110
Conducciones
La Vitoria - Desarenador l/s 560
Desarenador – PTAP La Tabladita l/s 342
Desarenador – PTAP San Jacinto l/s 160
Alto Senac – Tanque Las Barrancas l/s 200
Erquis – PTAP Erquis l/s 160
Las Tipas – PTAP La Tabladita l/s 80
Tratamiento
PTAP San Jacinto l/s 160
PTAP La Tabladita l/s 200
PTAP Erquis l/s 160
PTAP Alto Senac l/s 200
Almacenamiento
3
Tanques de almacenamiento m 23.465
Fuente: Elaboración propia
(*) Las fuentes deben cubrir la demanda máxima diaria

3.1.10. Costos de las alternativas
Para resolver la problemática actual y futura en cuanto al abastecimiento de agua en la ciudad de Tarija,
no ha sido posible hacer una separación de alternativas excluyentes, principalmente porque no se cuenta
con fuentes capaces por si solas de cubrir toda la demanda actual, mucho menos la futura. En tal

Estudio de Identificación: Sistema de agua potable de Tarija 53
