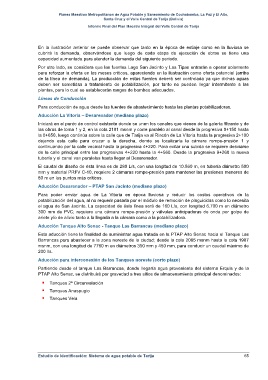

Page 71 - PLAN METROPOLITANO MEJORAMIENTO SISTEMA DE AGUA POTABLE TARIJA

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

En la ilustración anterior se puede observar que tanto en la época de estiaje como en la lluviosa se
cubrirá la demanda, observándose que luego de cada etapa de ejecución de obras se tiene una
capacidad aumentada para atender la demanda del siguiente período.
Por otro lado, se considera que las fuentes Lago San Jacinto y Las Tipas entrarán a operar solamente
para reforzar la oferta en los meses críticos, apareciendo en la ilustración como oferta potencial (arriba
de la línea de demanda). La producción de estas fuentes deberá ser controlada ya que dichas aguas
deben ser sometidas a tratamiento de potabilización, por tanto no pueden llegar intermitente a las
plantas, para lo cual se establecerán rangos de bombeo adecuados.

Líneas de Conducción
Para conducción de agua desde las fuentes de abastecimiento hasta las plantas potabilizadoras.
Aducción La Vitoria – Desarenador (mediano plazo)

Iniciará en el punto de control existente donde se unen los canales que vienen de la galería filtrante y de
las obras de toma 1 y 2, en la cota 2191 msnm y corre paralelo al canal desde la progresiva 0+150 hasta
la 0+650, luego continúa sobre la calle que de Tarija va al Rincón de La Vitoria hasta la progresiva 2+100
dejando esta calle para cruzar a la derecha, donde se localizaría la cámara rompe-presión 1 y
continuando por la calle vecinal hasta la progresiva 4+220. Para evitar una subida se requiere desviarse
de la calle principal entre las progresivas 4+220 hasta la 4+560. Desde la progresiva 9+260 la nueva
tubería y el canal van paralelos hasta llegar al Desarenador.
El caudal de diseño de ésta línea es de 280 L/s, con una longitud de 10.560 m, en tubería diámetro 500
mm y material PRFV C-10, requiere 2 cámaras rompe-presión para mantener las presiones menores de
80 m en los puntos más críticos.
Aducción Desarenador – PTAP San Jacinto (mediano plazo)
Para poder enviar agua de La Vitoria en época lluviosa y reducir los costos operativos de la
potabilización del agua, al no requerir pasarla por el módulo de remoción de plaguicidas como lo necesita
el agua de San Jacinto. La capacidad de ésta línea será de 160 L/s, con longitud 6.700 m en diámetro
300 mm de PVC; requiere una cámara rompe-presión y válvulas anticipadoras de onda por golpe de
ariete y/o de alivio tanto a la llegada a la cámara como a la potabilizadora.
Aducción Tanque Alto Senac - Tanque Las Barrancas (mediano plazo)
Esta aducción tiene la finalidad de suministrar agua tratada en la PTAP Alto Senac hacia el Tanque Las
Barrancas para abastecer a la zona noreste de la ciudad; desde la cota 2085 msnm hasta la cota 1987
msnm, con una longitud de 7760 m en diámetros 350 mm y 450 mm, para conducir un caudal máximo de
200 l/s.
Aducción para interconexión de los Tanques noreste (corto plazo)

Partiendo desde el tanque Las Barrancas, donde llegaría agua proveniente del sistema Erquis y de la
PTAP Alto Senac, se distribuirá por gravedad a tres sitios de almacenamiento principal denominados:

! Tanques 2ª Circunvalación
! Tanques Anaspugio
! Tanques Vela

Estudio de Identificación: Sistema de agua potable de Tarija 65
