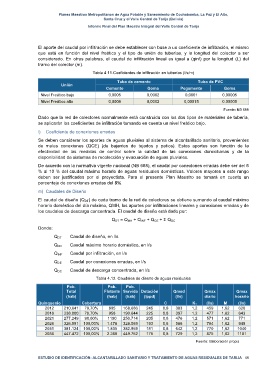

Page 54 - PLAN METROPOLITANO MEJORAMIENTO SISTEMA DE SANEAMIENTO TARIJA

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

El aporte del caudal por infiltración se debe establecer con base a un coeficiente de infiltración, el mismo
que está en función del nivel freático y el tipo de unión de tuberías, y la longitud del colector a ser
considerado. En otras palabras, el caudal de infiltración lineal es igual a (qinf) por la longitud (L) del
tramo del colector (m).

Tabla 4.11.Coeficientes de infiltración en tuberías (l/s/m)
Tubo de cemento Tubo de PVC
Unión
Cemento Goma Pegamento Goma
Nivel Freático bajo 0,0005 0,0002 0,0001 0,00005
Nivel Freático alto 0,0008 0,0002 0,00015 0.00005
Fuente: NB 688
Dado que la red de colectores normalmente está construida con los dos tipos de materiales de tubería,
se aplicarán los coeficientes de infiltración tomando en cuenta un nivel freático bajo.

l) Coeficiente de conexiones erradas
Se deben considerar los aportes de aguas pluviales al sistema de alcantarillado sanitario, provenientes
de malas conexiones (QCE) (de bajantes de tejados y patios). Estos aportes son función de la
efectividad de las medidas de control sobre la calidad de las conexiones domiciliarias y de la
disponibilidad de sistemas de recolección y evacuación de aguas pluviales.
De acuerdo con la normativa vigente nacional (NB 688), el caudal por conexiones erradas debe ser del 5
% al 10 % del caudal máximo horario de aguas residuales domésticas. Valores mayores a este rango
deben ser justificados por el proyectista. Para el presente Plan Maestro se tomará en cuenta un
porcentaje de conexiones erradas del 5%.
m) Caudales de Diseño

El caudal de diseño (Q DT) de cada tramo de la red de colectores se obtiene sumando al caudal máximo
horario doméstico del día máximo, QMH, los aportes por infiltraciones lineales y conexiones erradas y de
los caudales de descarga concentrada. El caudal de diseño está dado por:

Q DT = Q MH + Q INF + Q CE + Σ Q DC
Donde:

Q DT Caudal de diseño, en l/s
Q MH Caudal máximo horario doméstico, en l/s

Q INF Caudal por infiltración, en l/s
Q CE Caudal por conexiones erradas, en l/s
Q DC Caudal de descarga concentrada, en l/s
Tabla 4.12. Caudales de diseño de aguas residuales

Pob. Pob. Pob.
Total Flotante Servida Dotación Qmed Qmax Qmax
(hab) (hab) (hab) (lppd) (l/s) diario horario
Quinquenio !! Cobertura !! !! !! C !! K 1 (l/s) M (l/s)
2012 210.641 79,70% 805 168.686 245 0,8 383 1,2 459 1,62 620
2016 238.000 79,70% 958 190.644 225 0,8 397 1,2 477 1,62 643
2021 277.249 90,00% 1190 250.714 205 0,8 476 1,2 571 1,62 771
2026 326.591 100,00% 1.478 328.069 193 0,8 586 1,2 704 1,62 949
2031 381.124 100,00% 1.835 382.959 181 0,8 642 1,2 770 1,62 1040
2036 447.472 100,00% 2.280 449.752 175 0,8 729 1,2 875 1,62 1181
Fuente: Elaboración propia

ESTUDIO DE IDENTIFICACIÓN: ALCANTARILLADO SANITARIO Y TRATAMIENTO DE AGUAS RESIDUALES DE TARIJA 48
