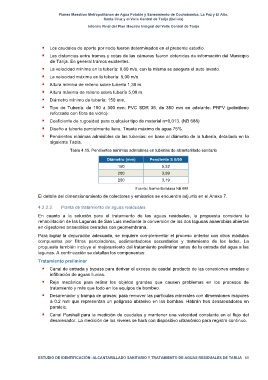

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

! Los caudales de aporte por nodo fueron determinados en el presente estudio.
! Las distancias entre tramos y cotas de las cámaras fueron obtenidas de información del Municipio
de Tarija. En general tramos existentes.
! La velocidad mínima en la tubería: 0,60 m/s, con la misma se asegura el auto lavado.

! La velocidad máxima en la tubería: 5,00 m/s.
! Altura mínima de relleno sobre tubería 1,30 m.
! Altura máxima de relleno sobre tubería 5,00 m.
! Diámetro mínimo de tubería: 150 mm.
! Tipo de Tubería: de 150 a 300 mm: PVC SDR 35; de 350 mm en adelante: PRFV (polietileno
reforzado con fibra de vidrio).
! Coeficiente de rugosidad para cualquier tipo de material n=0,013. (NB 688)
! Diseño a tubería parcialmente llena. Tirante máximo de agua 75%.
! Pendientes mínimas admisibles de las tuberías: en base al diámetro de la tubería, detallado en la
siguiente Tabla.
Tabla 4.15. Pendientes mínimas admisibles en tuberías de alcantarillado sanitario

Diámetro (mm) Pendiente S 0/00
150 5,32
200 3,99
250 3,19

Fuente: Norma Boliviana NB 688
El detalle del dimensionamiento de colectores y emisarios se encuentra adjunto en el Anexo 7.

4.2.2.2. Planta de tratamiento de aguas residuales
En cuanto a la solución para el tratamiento de las aguas residuales, la propuesta considera la
rehabilitación de las Lagunas de San Luis mediante la conversión de las dos lagunas anaerobias abiertas
en digestores anaerobios cerrados con geomembrana.
Para lograr la depuración adecuada, se requiere complementar el proceso anterior con otros módulos
compuestos por filtros percoladores, sedimentadores secundarios y tratamiento de los lodos. La
propuesta también incluye el mejoramiento del tratamiento preliminar antes de la entrada del agua a las
lagunas. A continuación se detallan los componentes:

Tratamiento preliminar
! Canal de entrada y bypass para derivar el exceso de caudal producto de las conexiones erradas e
infiltración de aguas lluvias.

! Reja mecánica para retirar los objetos grandes que causen problemas en los procesos de
tratamiento y más que todo en los equipos de bombeo.
! Desarenador y trampa de grasas: para remover las partículas minerales con dimensiones mayores
a 0.2 mm que representan un peligroso abrasivo en las bombas. Habrán tres desarenadores en
paralelo.
! Canal Parshall para la medición de caudales y mantener una velocidad constante en el flujo del
desarenador. La medición de los niveles se hará con dispositivo ultrasónico para registro continuo.

ESTUDIO DE IDENTIFICACIÓN: ALCANTARILLADO SANITARIO Y TRATAMIENTO DE AGUAS RESIDUALES DE TARIJA 51
