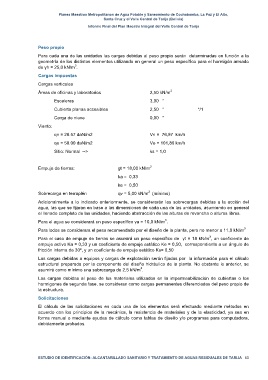

Page 59 - PLAN METROPOLITANO MEJORAMIENTO SISTEMA DE SANEAMIENTO TARIJA

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

Peso propio

Para cada una de las unidades las cargas debidas al peso propio serán determinadas en función a la
geometría de los distintos elementos utilizando en general un peso específico para el hormigón armado
3
de γh = 25,0 kN/m .
Cargas impuestas

Cargas verticales
2
Áreas de oficinas y laboratorios 2,50 kN/m
Escaleras 3,00 "

Cubierta planas accesibles 2,50 " */1
Carga de nieve 0,00 "
Viento:

qn = 28.57 daN/m2 Vn = 76,97 km/h
qe = 50.00 daN/m2 Ve = 101,80 km/h
Sitio: Normal --> ks = 1,0

3
Empuje de tierras: gt = 18,00 kN/m
ka = 0,33

ke = 0,50
2
Sobrecarga en terraplén qv = 5,00 kN/m (mínimo)
Adicionalmente a lo indicado anteriormente, se considerarán las sobrecargas debidas a la acción del
agua, las que se fijaran en base a las dimensiones de cada una de las unidades, asumiendo en general
el llenado completo de las unidades, haciendo abstracción de las alturas de revancha o alturas libres.
3
Para el agua se considerará un peso específico γa = 10,0 kN/m .
3
Para lodos se considerara el peso recomendado por el diseño de la planta, pero no menor a 11,0 kN/m
3
Para el caso de empuje de tierras se asumirá un peso específico de γt = 18 kN/m , un coeficiente de
empuje activo Ka = 0,33 y un coeficiente de empuje estático Ke = 0,50, correspondiente a un ángulo de
fricción interna de 30º, y un coeficiente de empuje estático Ks= 0,50

Las cargas debidas a equipos y cargas de explotación serán fijadas por la información para el cálculo
estructural preparada por la componente del diseño hidráulico de la planta. No obstante lo anterior, se
2
asumirá como mínimo una sobrecarga de 2,5 kN/m .
Las cargas debidas al peso de los materiales utilizados en la impermeabilización de cubiertas o los
hormigones de segunda fase, se consideran como cargas permanentes diferenciadas del peso propio de
la estructura.
Solicitaciones
El cálculo de las solicitaciones en cada una de los elementos será efectuado mediante métodos en
acuerdo con los principios de la mecánica, la resistencia de materiales y de la elasticidad, ya sea en
forma manual o mediante ayudas de cálculo como tablas de diseño y/o programas para computadora,
debidamente probados.

ESTUDIO DE IDENTIFICACIÓN: ALCANTARILLADO SANITARIO Y TRATAMIENTO DE AGUAS RESIDUALES DE TARIJA 53
