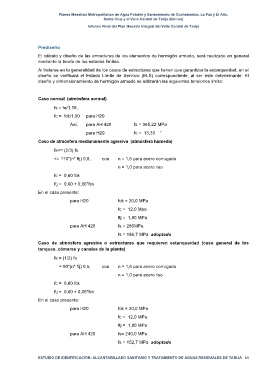

Prediseño

El cálculo y diseño de las armaduras de los elementos de hormigón armado, será realizado en general
mediante la teoría de los estados límites.

Al tratarse en la generalidad de los casos de estructuras que tienen que garantizar la estanqueidad, en el
diseño se verificará el Estado Límite de Servicio (ELS) correspondiente, al ser éste determinante. El
diseño y dimensionamiento de hormigón armado se utilizarán las siguientes tensiones límite:

Caso normal (atmósfera normal)
fs = fe/1,15;
fc = fck/1,50 para H20

Así, para AH 420 fs = 365,22 MPa
para H20 fc = 13,33 “
Caso de atmósfera medianamente agresiva (atmósfera húmeda)

fs<= (2/3) fe
<= 110*(n* ftj) 0,5, con n = 1,6 para acero corrugado

n = 1,0 para acero liso
fc = 0,60 fck
ftj = 0,60 + 0,06*fck

En el caso presente:
para H20 fck = 20,0 MPa
fc = 12,0 Mpa

ftj = 1,80 MPa
para AH 420 fs = 280MPa
fs = 186,7 MPa adoptado

Caso de atmósfera agresiva o estructuras que requieren estanqueidad (caso general de los
tanques, cámaras y canales de la planta)

fs = (1/2) fe
= 90*(n* ftj) 0,5, con n = 1,6 para acero corrugado
n = 1,0 para acero liso

fc = 0,60 fck
ftj = 0,60 + 0,06*fck
En el caso presente:

para H20 fck = 20,0 MPa
fc = 12,0 MPa
ftj = 1,80 MPa

para AH 420 fs= 240,0 MPa
fs = 152,7 MPa adoptado
