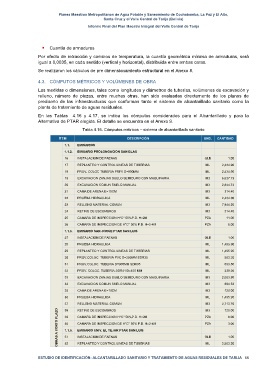

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

! Cuantía de armaduras
Por efecto de retracción y cambios de temperatura, la cuantía geométrica mínima de armaduras, será
igual a 0,0035, en cada sentido (vertical y horizontal), distribuida entre ambas caras.

Se realizaron los cálculos de pre dimensionamiento estructural en el Anexo 8.

4.3. CÓMPUTOS MÉTRICOS Y VOLÚMENES DE OBRA
Las medidas o dimensiones, tales como longitudes y diámetros de tuberías, volúmenes de excavación y
relleno, número de piezas, entre muchas otras, han sido evaluadas directamente de los planos de
prediseño de las infraestructuras que conforman tanto el sistema de alcantarillado sanitario como la
planta de tratamiento de aguas residuales.
En las Tablas 4.16 y 4.17, se indica los cómputos considerados para el Alcantarillado y para la
Alternativa de PTAR elegida. El detalle se encuentra en el Anexo 9.
Tabla 4.16. Cómputos métricos – sistema de alcantarillado sanitario

ÍTEM DESCRIPCIÓN UND. CANTIDAD
1.1. EMISARIOS

1.1.2. EMISARIO PROLONGACION SAN BLAS

16 INSTALACION DE FAENAS GLB 1.00
17 REPLANTEO Y CONTROL LINEAS DE TUBERIAS ML 2,434.90
18 PROV. COLOC TUBERIA PRFV D=800MM ML 2,434.90
19 EXCAVACION ZANJAS SUELO SEMIDURO CON MAQUINARIA M3 6,637.73
20 EXCAVACION COMUN SUELO MANUAL M3 2,844.74
21 CAMA DE ARENA E=10CM M3 314.40
22 PRUEBA HIDRAULICA ML 2,434.90
23 RELLENO MATERIAL COMUN M3 7,944.20
24 RETIRO DE ESCOMBROS M3 314.40
25 CAMARA DE INSPECCION H°C° 50%P.D. H=2M PZA 11.00
26 CAMARA DE INSPECCION DE H°C° 50% P.D. H=2-4M PZA 8.00
1.1.3. EMISARIO SAN JORGE PTAR SAN LUIS

27 INSTALACION DE FAENAS GLB 1.00
28 PRUEBA HIDRAULICA ML 1,495.90
29 REPLANTEO Y CONTROL LINEAS DE TUBERIAS ML 1,495.90
30 PROV.COLOC. TUBERIA PVC D=250MM SDR35 ML 563.20
31 PROV.COLOC. TUBERIA D=300MM SDR35 ML 693.50
32 PROV. COLOC. TUBERIA SDR41 D=450 MM ML 239.20
33 EXCAVACION ZANJAS SUELO SEMIDURO CON MAQUINARIA M3 2,063.90
34 EXCAVACION COMUN SUELO MANUAL M3 884.53
35 CAMA DE ARENA E=10CM M3 120.00
36 PRUEBA HIDRAULICA ML 1,495.90
37 RELLENO MATERIAL COMUN M3 2,713.70
OBRAS A CORTO PLAZO 39 CAMARA DE INSPECCION H°C° 50%P.D. H=2M PZA 8.00
38
120.00
M3
RETIRO DE ESCOMBROS
40
3.00
PZA
CAMARA DE INSPECCION DE H°C° 50% P.D. H=2-4M
1.1.5.
EMISARIO UNIV. EL TEJAR PTAR SAN LUIS

51
1.00
GLB
INSTALACION DE FAENAS
2,503.30
52
REPLANTEO Y CONTROL LINEAS DE TUBERIAS
ML
ESTUDIO DE IDENTIFICACIÓN: ALCANTARILLADO SANITARIO Y TRATAMIENTO DE AGUAS RESIDUALES DE TARIJA 56
