Page 31 - PLAN METROPOLITANO MEJORAMIENTO SISTEMA DE AGUA POTABLE SAN LORENZO

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

Modelación de los sistemas una vez definidos y estudiados los componentes: Plantas de
tratamiento, conexiones entre plantas, estaciones elevadoras y tanques de almacenamiento, red
de distribución, tuberías principales de diámetros mayores a 80 mm.

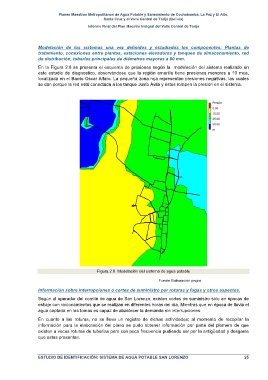

En la Figura 2.8 se presenta el esquema de presiones según la modelación del sistema realizado en
este estudio de diagnostico, observándose que la región amarilla tiene presiones menores a 10 mca,
localizada en el Barrio Oscar Alfaro. La pequeña zona roja representan presiones negativas, las cuales
se dan porque la red está conectada a los tanque Justo Ávila y éstos rompen la presión en el sistema.

Figura 2.8 Modelación del sistema de agua potable

Fuente Elaboración propia

Información sobre interrupciones o cortes de suministro por roturas y fugas y otros aspectos.
Según al operador del comité de agua de San Lorenzo, existen cortes de suministro sólo en épocas de
estiaje con racionamientos que se realizan en diferentes horas del día. Mientras que en época de lluvia el
agua captada en las tomas es capaz de abastecer la demanda sin interrupciones.

En cuanto a las roturas, no se lleva un registro de dichas actividades; al momento de recopilar la
información para la elaboración del plano se pudo obtener información por parte del plomero de que
existen a veces roturas de tuberías pero con poca frecuencia pudiendo ser por la antigüedad y desgaste
que estas presentan.

ESTUDIO DE IDENTIFICACIÓN: SISTEMA DE AGUA POTABLE SAN LORENZO 25
