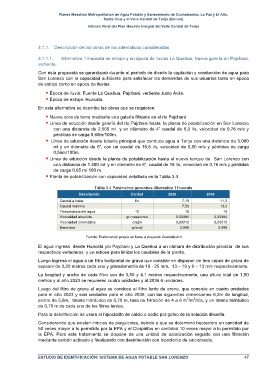

3.1.1. Descripción de las obras de las alternativas consideradas

3.1.1.1. Alternativa 1 Huacata en estiaje y en época de lluvias La Queñua, Nueva galería en Pajchani,
vertiente.
Con ésta propuesta se garantizará durante el período de diseño la captación y conducción de agua para
San Lorenzo con la capacidad suficiente para satisfacer las demandas de sus usuarios tanto en época
de estiaje como en época de lluvias.
" Época de lluvia: Fuente La Queñua, Pajchani, vertiente Justo Ávila.
" Época de estiaje: Huacata.
En esta alternativa se describe las obras que se requieren:

" Nueva obra de toma mediante una galería filtrante en el rio Pajchani
" Línea de aducción desde galería del río Pajchani hasta la planta de potabilización en San Lorenzo
con una distancia de 2.500 ml y en diámetro de 4” caudal de 6,0 l/s, velocidad de 0,76 m/s y
pérdidas de carga 0,65m/100m.
" Línea de aducción desde tubería principal que conduce agua a Tarija con una distancia de 5.000
ml y en diámetro de 6”, con un caudal de 16,6 l/s, velocidad de 0,90 m/s y pérdidas de carga
0,56m/100m.
" Línea de aducción desde la planta de potabilización hasta el nuevo tanque de San Lorenzo con
una distancia de 1.400 ml y en diámetro de 6”, caudal de 16 l/s, velocidad de 0,76 m/s y pérdidas
de carga 0,65 m/ 100 m.
" Planta de potabilización con capacidad detallada en la Tabla 3.4.

Tabla 3.4 Parámetros generales Alternativa 1 Huacata
Descripción Unidad 2026 2036
Caudal a tratar l/s 7,19 11,2
Caudal máximo 7,50 13,0
Temperatura del agua °C 16 16
Viscosidad absoluta gr masa/cm/s 0,00984 0,00984
Viscosidad cinemática cm2/s 0,00010 0,00010
Densidad gr/cm3 0,998 0,998

Fuente: Elaboración propia en base a proyecto Guadalquivir

El agua ingresa desde Huacata y/o Pajchani y La Queñua a un cámara de distribución provista de sus
respectivos vertederos y un rebose para limitar los caudales de la planta.

Luego ingresa el agua a un filtro horizontal de grava que consiste en disponer de tres capas de grava de
espesor de 0,20 metros cada uno y granulometría de 19 - 25 mm, 13 – 19 y 6 – 13 mm respectivamente.
La longitud y ancho de cada filtro son de 3,50 y 4.1 metros respectivamente, una altura total de 1,50
metros y al año 2023 se requieren cuatro unidades y al 2036 6 unidades.
Luego del filtro de grava el agua se conduce al filtro lento de arena, que consiste en cuatro unidades
para el año 2023 y seis unidades para el año 2036; con las siguientes dimensiones 6,2m de longitud,
3
2
ancho de 5,8m, tirante hidráulico de 0,70 m, tasa de filtración de 4 a 6 m /m /día, y un tirante hidráulico
de 0,70 m de cada uno de los filtros lentos.
Para la desinfección se usara el hipoclorito de calcio o sodio por goteo de la solución disuelta.

Considerando que existen indicios de plaguicidas, debido a que se determinó heptacloro en cantidad de
50 veces mayor a lo permitido por la EPA y el Clorpirifos en cantidad 10 veces mayor a lo permitido por
la EPA. Para este tratamiento se dispone de una unidad de ozonización seguido con una filtración
mediante carbón activado y finalizando con desinfección con hipoclorito de calcio/sodio.
