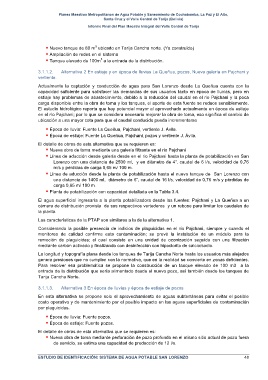

Page 54 - PLAN METROPOLITANO MEJORAMIENTO SISTEMA DE AGUA POTABLE SAN LORENZO

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

3
" Nuevo tanque de 80 m ubicado en Tarija Cancha norte. (Ya construido)
" Ampliación de redes en el sistema
3
" Tanque elevado de 100m a la entrada de la distribución.
3.1.1.2. Alternativa 2 En estiaje y en época de lluvias La Queñua, pozos, Nueva galería en Pajchani y
vertiente.
Actualmente la captación y conducción de agua para San Lorenzo desde La Queñua cuenta con la
capacidad suficiente para satisfacer las demandas de sus usuarios tanto en época de lluvias, pero en
estiaje hay problemas de abastecimiento, debido a la reducción del caudal en el rio Pajchani y la poca
carga disponible entre la obra de toma y los tanques, el aporte de esta fuente se reduce sensiblemente.
El estudio hidrológico reporta que hay potencial mayor al aprovechado actualmente en época de estiaje
en el río Pajchani; por lo que se considera necesario mejorar la obra de toma, eso significa el cambio de
ubicación a una mayor cota para que el caudal conducido pueda incrementarse
" Época de lluvia: Fuente La Queñua, Pajchani, vertiente J. Ávila.
" Época de estiaje: Fuente La Queñua, Pajchani, pozos y vertiente J. Ávila.
El detalle de obras de esta alternativa que se requieren es:
" Nueva obra de toma mediante una galería filtrante en el rio Pajchani
" Línea de aducción desde galería desde en el rio Pajchani hasta la planta de potabilización en San
Lorenzo con una distancia de 2500 ml, y en diámetro de 4”, caudal de 6 l/s, velocidad de 0,76
m/s y pérdidas de carga 0,65 m/ 100 m.
" Línea de aducción desde la planta de potabilización hasta el nuevo tanque de San Lorenzo con
una distancia de 1400 ml, diámetro de 6”, caudal de 16 l/s, velocidad de 0,76 m/s y pérdidas de
carga 0,65 m/ 100 m.
" Planta de potabilización con capacidad detallada en la Tabla 3.4.

El agua superficial ingresaría a la planta potabilizadora desde las fuentes: Pajchani y La Queñua a un
cámara de distribución provista de sus respectivos vertederos y un rebose para limitar los caudales de
la planta.
Las características de la PTAP son similares a la de la alternativa 1.

Considerando la posible presencia de indicios de plaguicidas en el río Pajchani, siempre y cuando el
monitoreo de calidad confirme esta contaminación; se prevé la instalación de un módulo para la
remoción de plaguicidas; el cual consiste en una unidad de ozonización seguido con una filtración
mediante carbón activado y finalizando con desinfección con hipoclorito de calcio/sodio.

La longitud y topografía plana desde los tanques de Tarija Cancha Norte hasta los usuarios más alejados
genera presiones que no cumplen con la normativa, que en la realidad se convierte en zonas deficientes.
Para resolver esa problemática se propone la construcción de un tanque elevado de 100 m3 a la
entrada de la distribución que sería alimentado desde el nuevo pozo, así también desde los tanques de
Tarija Cancha Norte.

3.1.1.3. Alternativa 3 En época de lluvias y época de estiaje de pozos
En esta alternativa se propone solo el aprovechamiento de aguas subterráneas para evitar el posible
costo operativo y de mantenimiento por el posible impacto en las aguas superficiales de contaminación
por plaguicidas.

" Época de lluvia: Fuente pozos.
" Época de estiaje: Fuente pozos.
El detalle de obras de esta alternativa que se requieren es:
" Nueva obra de toma mediante perforación de pozo profundo en el mismo sitio actual de pozo fuera
de servicio, se estima una capacidad de producción de 12 l/s.

ESTUDIO DE IDENTIFICACIÓN: SISTEMA DE AGUA POTABLE SAN LORENZO 48
