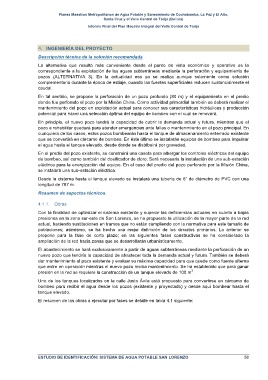

Page 56 - PLAN METROPOLITANO MEJORAMIENTO SISTEMA DE AGUA POTABLE SAN LORENZO

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

4. INGENIERÍA DEL PROYECTO
Descripción técnica de la solución recomendada
La alternativa que resultó más conveniente desde el punto de vista económico y operativo es la
correspondiente a la explotación de las aguas subterráneas mediante la perforación y equipamiento de
pozos (ALTERNATIVA 3). En la actualidad eso ya se realiza aunque solamente como solución
complementaria durante la época de estiaje, cuando las fuentes superficiales reducen sustancialmente el
caudal.
En tal sentido, se propone la perforación de un pozo profundo (80 m) y el equipamiento en el predio
donde fue perforado el pozo por la Misión China. Como actividad primordial también se deberá realizar el
mantenimiento del pozo en explotación actual para conocer sus características hidráulicas y producción
potencial para hacer una selección óptima del equipo de bombeo con el cual se renovará.
En principio, el nuevo pozo tendrá la capacidad de cubrir la demanda actual y futura, mientras que el
pozo a rehabilitar quedará para atender emergencias ante fallas o mantenimiento en el pozo principal. En
cualquiera de los casos, estos pozos bombearán hasta el tanque de almacenamiento enterrado existente
que se convertirá en cárcamo de bombeo. En éste último se instalarán equipos de bombeo para impulsar
el agua hasta el tanque elevado, desde donde se distribuirá por gravedad.
En el predio del pozo existente, se construirá una caseta para albergar los controles eléctricos del equipo
de bombeo, así como también del dosificador de cloro. Será necesaria la instalación de una sub-estación
eléctrica para la energización del equipo. En el caso del predio del pozo perforado por la Misión China,
se instalará una sub-estación eléctrica.

Desde la cisterna hasta el tanque elevado se instalará una tubería de 6” de diámetro de PVC con una
longitud de 787 m.

Resumen de aspectos técnicos.

4.1.1. Obras
Con la finalidad de optimizar el sistema existente y superar las deficiencias actuales en cuanto a bajas
presiones en la zona sur-este de San Lorenzo, se ha propuesto la utilización de la mayor parte de la red
actual, haciendo sustituciones en tramos que no están cumpliendo con la normativa para este tamaño de
poblaciones; asimismo, se ha hecho una mejor definición de los circuitos primarios. Lo anterior se
propone para la fase de corto plazo; en las siguientes fases constructivas se ha considerado la
ampliación de la red hacia zonas que se desarrollarán urbanísticamente.
El abastecimiento se hará exclusivamente a partir de aguas subterráneas mediante la perforación de un
nuevo pozo que tendría la capacidad de abastecer toda la demanda actual y futura. También se deberá
dar mantenimiento al pozo existente y evaluar su máxima capacidad para que quede como fuente alterna
que entre en operación mientras el nuevo pozo reciba mantenimiento. Se ha establecido que para ganar
3
presión en la red se requiere la construcción de un tanque elevado de 100 m .
Uno de los tanques localizados en la calle Justo Ávila está propuesto para convertirse en cárcamo de
bombeo para recibir el agua desde los pozos (existente y proyectado) y desde aquí bombear hasta el
tanque elevado.
El resumen de las obras a ejecutar por fases se detalle en tabla 4.1 siguiente:

ESTUDIO DE IDENTIFICACIÓN: SISTEMA DE AGUA POTABLE SAN LORENZO 50
