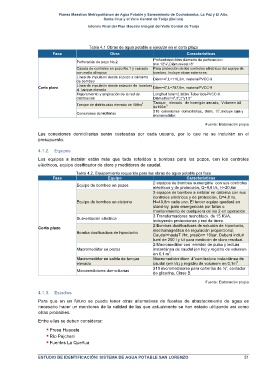

Page 57 - PLAN METROPOLITANO MEJORAMIENTO SISTEMA DE AGUA POTABLE SAN LORENZO

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

Tabla 4.1 Obras de agua potable a ejecutar en el corto plazo
Fase Obra Características
Profundidad=80m,diámetro de perforación=
Perforación de pozo No.2
min.12¼”,Diám.revest=8”
Caseta de controles en pozo No.1 y cercado Para protección de los controles eléctricos del equipo de
con malla olímpica bombeo. Incluye obras exteriores.
Línea de impulsión desde el pozo a cárcamo
de bombeo Diám=4”,L=116,3m, materialPVCC-9
Línea de impulsión desde estación de bombeo
Corto plazo Diám=6”,L=787,0m, materialPVCC-9
al tanque elevado
Mejoramiento y ampliación de la red de Longitud total=2.363m.TuberíadePVCC-9.
distribución Diámetros=4”,3”,2”y1.5”
3
Tanque de distribución elevado de 100m Tanque elevado de hormigón armado, Volumen útil
3
de100m
310 conexiones domiciliarias, diam. ½”, incluye caja y
Conexiones domiciliarias
micromedidor.
Fuente: Elaboración propia
Las conexiones domiciliarias serán costeadas por cada usuario, por lo que no se incluirán en el
presupuesto.

4.1.2. Equipos
Los equipos a instalar están más que todo referidos a bombas para los pozos, con los controles
eléctricos, equipo dosificador de cloro y medidores de caudal.
Tabla 4.2. Equipamiento requerido para las obras de agua potable por fase
Fase Equipo Características
2 equipos de bombeo sumergible con sus controles
Equipo de bombeo en pozos
eléctricos y de protección, Q=9,6 l/s, H=20,6m
3 equipos de bombeo a instalar en cisterna con sus
controles eléctricos y de protección, Q=4,8 l/s,
Equipo de bombeo en cisterna H=40,8m cada uno. El tercer equipo quedará en
stand-by para emergencias por fallas o
mantenimiento de cualquiera de los 2 en operación.
3 Transformadores monoblock de 15 KVA,
Sub-estación eléctrica
incluyendo protecciones y red de tierra.
2 Bombas dosificadoras de solución de hipoclorito,
Corto plazo electromagnética de regulación proporcional,
Bomba dosificadora de hipoclorito
Caudal=hasta7 l/hr, presión= 10bar. Deberá incluir
turril de 200 l y kit para medición de cloro residual.
2 Macromedidor con emisión de pulso y lectura
Macromedidor en pozos instantánea de caudal (en l/s) y registro de volumen
3
en 0,1 m .
Macromedidor en salida de tanque Macromedidor diam. 4”com lectura instantânea de
3
elevado caudal (em l/s) y registro de volumem en 0,1m .
310 micromedidores para cañerías de ½”, contador
Micromedidores domiciliarias
de glicerina, Clase B.
Fuente: Elaboración propia
4.1.3. Estudios

Para que en un futuro se pueda tener otras alternativas de fuentes de abastecimiento de agua es
necesario hacer un monitoreo de la calidad de las que actualmente se han estado utilizando así como
otras probables.
Entre ellas se deben considerar:

" Presa Huacata
" Río Pajchani
" Fuentes La Queñua

ESTUDIO DE IDENTIFICACIÓN: SISTEMA DE AGUA POTABLE SAN LORENZO 51
