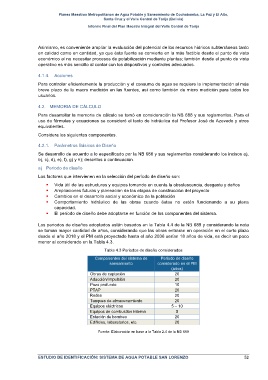

Page 58 - PLAN METROPOLITANO MEJORAMIENTO SISTEMA DE AGUA POTABLE SAN LORENZO

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

Asimismo, es conveniente ampliar la evaluación del potencial de los recursos hídricos subterráneos tanto
en calidad como en cantidad, ya que ésta fuente se convierte en la más factible desde el punto de vista
económico al no necesitar procesos de potabilización mediante plantas; también desde el punto de vista
operativo es más sencillo al contar con los dispositivos y controles adecuados.

4.1.4. Acciones

Para controlar eficientemente la producción y el consumo de agua se requiere la implementación al más
breve plazo de la macro medición en las fuentes, así como también de micro medición para todos los
usuarios.

4.2. MEMORIA DE CÁLCULO
Para desarrollar la memoria de cálculo se tomó en consideración la NB 688 y sus reglamentos. Para el
uso de fórmulas y ecuaciones se consideró el texto de hidráulica del Profesor José de Azevedo y otros
equivalentes.

Considera los siguientes componentes.

4.2.1. Parámetros Básicos de Diseño
Se desarrollo de acuerdo a lo especificado por la NB 688 y sus reglamentos considerando los incisos a),
b), c), d), e), f), g) y h); descritos a continuación.
a) Periodo de diseño
Los factores que intervienen en la selección del período de diseño son:
" Vida útil de las estructuras y equipos tomando en cuenta la obsolescencia, desgaste y daños
" Ampliaciones futuras y planeación de las etapas de construcción del proyecto
" Cambios en el desarrollo social y económico de la población
" Comportamiento hidráulico de las obras cuando éstas no estén funcionando a su plena
capacidad.
" El período de diseño debe adoptarse en función de los componentes del sistema.

Los periodos de diseños adoptados están basados en la Tabla 4.4 de la NB 689 y considerando la nota
se toman mayor cantidad de años, considerando que las obras entraran en operación en el corto plazo
desde el año 2018 y el PM está proyectado hasta el año 2036 serían 18 años de vida, es decir un poco
menor al considerado en la Tabla 4.3.

Tabla 4.3 Periodos de diseño considerados
Componentes del sistema de Periodo de diseño
saneamiento considerado en el PM
(años)
Obras de captación 20
Aducción/Impulsión 20
Pozo profundo 10
PTAP 20
Redes 20
Tanques de almacenamiento 20
Equipos eléctricos 5 – 10
Equipos de combustión interna 5
Estación de bombeo 20
Edificios, laboratorios, etc. 20
Fuente: Elaboración en base a la Tabla 2.4 de la NB 689
