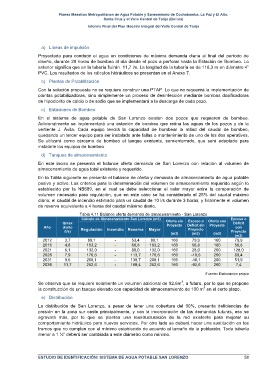

Page 64 - PLAN METROPOLITANO MEJORAMIENTO SISTEMA DE AGUA POTABLE SAN LORENZO

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

a) Líneas de impulsión

Proyectada para conducir el agua en condiciones de máxima demanda diaria al final del período de
diseño, durante 20 horas de bombeo al día desde el pozo a perforar hasta la Estación de Bombeo. Lo
anterior significa que en la tubería fluirán 11,7 l/s. La longitud de la tubería es de 116,3 m en diámetro 4”
PVC. Los resultados de los cálculos hidráulicos se presentan en el Anexo 7.
b) Plantas de Potabilización
Con la solución propuesta no se requiere construir una PTAP. Lo que no requerirá la implementación de
plantas potabilizadoras, sino simplemente un proceso de desinfección mediante bombas dosificadoras
de hipoclorito de calcio o de sodio que se implementará a la descarga de cada pozo.

c) Estaciones de Bombeo
En el sistema de agua potable de San Lorenzo existen dos pozos que requieren de bombeo.
Adicionalmente se implementará una estación de bombeo que reúna las aguas de los pozos y de la
vertiente J. Ávila. Cada equipo tendrá la capacidad de bombear la mitad del caudal de bombeo,
quedando un tercer equipo para ser instalado ante fallas o mantenimiento de uno de los dos operativos.
Se utilizará como cárcamo de bombeo el tanque existente, semienterrado, que será adaptado para
instalarle los equipos de bombeo.
d) Tanques de almacenamiento

En este inciso se presenta el balance oferta demanda de San Lorenzo con relación al volumen de
almacenamiento de agua total existente y requerido.
En la Tabla siguiente se presenta el balance de oferta y demanda de almacenamiento de agua potable
pasivo y activo. Los criterios para la determinación del volumen de almacenamiento requerido según lo
establecido por la NB689, en el cual se debe seleccionar el valor mayor entre la comparación de
volumen necesario para regulación, que en este caso se ha considerado el 25% del caudal máximo
diario; el caudal de incendio estimado para un caudal de 10 l/s durante 3 horas; y finalmente el volumen
de reserva equivalente a 4 horas del caudal máximo diario.

Tabla 4.11 Balance oferta demanda de almacenamiento - San Lorenzo
Cálculo de Almacenamiento San Lorenzo (m3) Oferta sin Exceso o Oferta con Exceso o
Qmax Proyecto Déficit sin Proyecto Déficit
Año diario Regulación Incendio Reserva Mayor con
(l/s) Proyecto Proyecto
(m3) (m3) (m3)
(m3)
2012 3,7 80,1 - 53,4 80,1 160 79,9 160 79,9
2016 4,8 103,2 - 68,8 103,2 160 56,8 160 56,8
2021 6,1 132,0 - 88,0 132,0 160 28,0 260 128,0
2026 7,9 170,6 - 113,7 170,6 160 -10,6 260 89,4
2031 9,6 208,1 - 138,7 208,1 160 -48,1 260 51,9
2036 11,7 252,6 - 168,4 252,6 160 -92,6 260 7,4
Fuente: Elaboración propia

3
Se observa que se requiere solamente un volumen adicional de 92,6m , a futuro, por lo que se propone
3
la construcción de un tanque elevado con capacidad de almacenamiento de 100 m en el corto plazo.
e) Distribución
La distribución de San Lorenzo, a pesar de tener una cobertura del 90%, presenta deficiencias de
presión en la zona sur oeste principalmente, y con la incorporación de las demandas futuras, eso se
agravará más, por lo que se plantea una reestructuración de la red existente para mejorar su
comportamiento hidráulico para nuevos servicios. Por otro lado se deberá hacer una sustitución en los
tramos que no cumplen con el mínimo establecido de acuerdo al tamaño de la población. Toda tubería
menor a 1 ½” deberá ser cambiada a este diámetro como mínimo.

ESTUDIO DE IDENTIFICACIÓN: SISTEMA DE AGUA POTABLE SAN LORENZO 58
