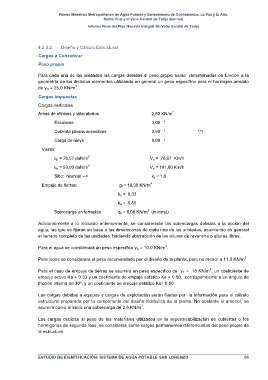

4.2.3.2. Diseño y Cálculo Estructural

Cargas a Considerar
Peso propio

Para cada una de las unidades las cargas debidas al peso propio serán determinadas en función a la
geometría de los distintos elementos utilizando en general un peso específico para el hormigón armado
3
de γ H = 25,0 KN/m .
Cargas impuestas
Cargas verticales
2
Áreas de oficinas y laboratorios 2,50 KN/m
Escaleras 3,00 "

Cubierta planas accesibles 2,50 " */1
Carga de nieve 0,00 "

Viento:
2
q n = 28,57 daN/m V n = 76,97 Km/h
2
q e = 50,00 daN/m V e = 101,80 Km/h
Sitio: Normal --> k s = 1,0
3
Empuje de tierras: g t = 18,00 KN/m
k a = 0,33

k e = 0,50
2
Sobrecarga en terraplén q v = 5,00 KN/m (mínimo)
Adicionalmente a lo indicado anteriormente, se considerarán las sobrecargas debidas a la acción del
agua, las que se fijaran en base a las dimensiones de cada una de las unidades, asumiendo en general
el llenado completo de las unidades, haciendo abstracción de las alturas de revancha o alturas libres.

3
Para el agua se considerará un peso específico γ A = 10,0 KN/m .
3
Para lodos se considerara el peso recomendado por el diseño de la planta, pero no menor a 11,0 KN/m
3
Para el caso de empuje de tierras se asumirá un peso específico de γ T = 18 KN/m , un coeficiente de
empuje activo Ka = 0.33 y un coeficiente de empuje estático Ke = 0.50, correspondiente a un ángulo de
fricción interna de 30º, y un coeficiente de empuje estático Ks= 0.50

Las cargas debidas a equipos y cargas de explotación serán fijadas por la información para el cálculo
estructural preparada por la componente del diseño hidráulico de la planta. No obstante lo anterior, se
2
asumirá como mínimo una sobrecarga de 2,5 KN/m .

Las cargas debidas al peso de los materiales utilizados en la impermeabilización de cubiertas o los
hormigones de segunda fase, se consideran como cargas permanentes diferenciadas del peso propio de
la estructura.
