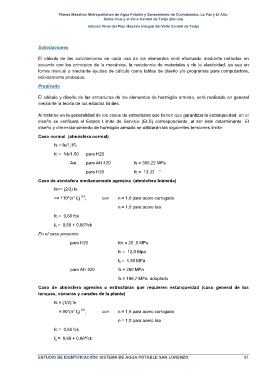

Solicitaciones

El cálculo de las solicitaciones en cada una de los elementos será efectuado mediante métodos en
acuerdo con los principios de la mecánica, la resistencia de materiales y de la elasticidad, ya sea en
forma manual o mediante ayudas de cálculo como tablas de diseño y/o programas para computadora,
debidamente probados.
Prediseño

El cálculo y diseño de las armaduras de los elementos de hormigón armado, será realizado en general
mediante la teoría de los estados límites.

Al tratarse en la generalidad de los casos de estructuras que tienen que garantizar la estanqueidad, en el
diseño se verificará el Estado Límite de Servicio (ELS) correspondiente, al ser éste determinante. El
diseño y dimensionamiento de hormigón armado se utilizarán las siguientes tensiones límite:
Caso normal (atmósfera normal)

fs = fe/1,15;
fc = fck/1,50 para H20
Así, para AH 420 fs = 365,22 MPa

para H20 fc = 13,33 “
Caso de atmósfera medianamente agresiva (atmósfera húmeda)

fs<= (2/3) fe
0,5
<= 110*(n* f tj) , con n = 1,6 para acero corrugado
n = 1,0 para acero liso
fc = 0,60 fck

f tj = 0,60 + 0,06*fck
En el caso presente:
para H20 fck = 20 ,0 MPa

fc = 12,0 Mpa

f tj = 1,80 MPa
para AH 420 fs = 280 MPa
fs = 186,7 MPa adoptado

Caso de atmósfera agresiva o estructuras que requieren estanqueidad (caso general de los
tanques, cámaras y canales de la planta)
fs = (1/2) fe
0,5
= 90*(n* f tj) , con n = 1,6 para acero corrugado
n = 1,0 para acero liso
fc = 0,60 fck

f tj = 0,60 + 0,06*fck
