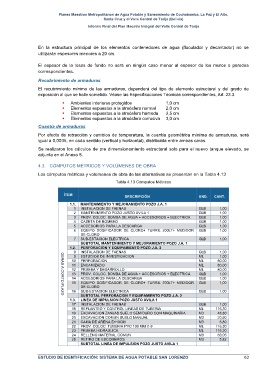

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

En la estructura principal de los elementos contenedores de agua (floculador y decantador) no se
utilizarán espesores menores a 20 cm.

El espesor de la losas de fondo no será en ningún caso menor al espesor de los muros o paredes
correspondientes.

Recubrimiento de armaduras
El recubrimiento mínimo de las armaduras, dependerá del tipo de elemento estructural y del grado de
exposición al que se halle sometido. Véase las Especificaciones Técnicas correspondientes, Art. 23.3.
" Ambientes interiores protegidos 1,0 cm
" Elementos expuestos a la atmósfera normal 2,0 cm
" Elementos expuestos a la atmósfera húmeda 2,5 cm
" Elementos expuestos a la atmósfera corrosiva 3,0 cm
Cuantía de armaduras

Por efecto de retracción y cambios de temperatura, la cuantía geométrica mínima de armaduras, será
igual a 0,0035, en cada sentido (vertical y horizontal), distribuida entre ambas caras.
Se realizaron los cálculos de pre dimensionamiento estructural solo para el nuevo tanque elevado, se
adjunta en el Anexo 8.

4.3. CÓMPUTOS MÉTRICOS Y VOLÚMENES DE OBRA

Los cómputos métricos y volúmenes de obra de las alternativas se presentan en la Tabla 4.13
Tabla 4.13 Cómputos Métricos

ÍTEM
DESCRIPCIÓN UND. CANT.
1.1. MANTENIMIENTO Y MEJORAMIENTO POZO J.A. 1
1 INSTALACION DE FAENAS GLB 1,00
2 MANTENIMIENTO POZO JUSTO AVILA 1 GLB 1,00
3 PROV. COLOC. BOMBA DE AGUA + ACCESORIOS + ELECTRICA GLB 1,00
4 CASETA DE BOMBEO GLB 1,00
5 ACCESORIOS PARA LA DESCARGA GLB 1,00
6 EQUIPO DOSIFICADOR DE CLORO+ TURRIL 200LT+ MEDIDOR GLB 1,00
DE CLORO
7 SUB-ESTACION ELECTRICA GLB 1,00
SUBTOTAL MANTENIMIENTO Y MEJORAMIENTO POZO J.A. 1
1.2. PERFORACION Y EQUIPAMIENTO POZO J.A. 2
8 INSTALACION DE FAENAS GLB 1,00
9 ESTUDIOS DE INVESTIGACION ML 1,00
10 PERFORACION ML 80,00
11 ENCAMIZADO ML 80,00
12 PRUEBA Y DESARROLLO ML 80,00
13 PROV. COLOC. BOMBA DE AGUA + ACCESORIOS + ELECTRICA GLB 1,00
14 ACCESORIOS PARA LA DESCARGA GLB 1,00
15 EQUIPO DOSIFICADOR DE CLORO+ TURRIL 200LT+ MEDIDOR GLB 1,00
DE CLORO
16 SUB-ESTACION ELECTRICA GLB 1,00
SUBTOTAL PERFORACION Y EQUIPAMIENTO POZO J.A. 2
OBRAS A CORTO PLAZO
1.3. LINEA DE IMPULSION POZO JUSTO AVILA 1
17 INSTALACION DE FAENAS GLB 1,00
18 REPLANTEO Y CONTROL LINEAS DE TUBERIA ML 116,30
19 EXCAVACION ZANJAS SUELO SEMIDURO CON MAQUINARIA M3 48,80
20 EXCAVACION COMUN SUELO MANUAL M3 20,90
21 CAMA DE ARENA E=10CM M3 5,80
22 PROV. COLOC. TUBERIA PVC 100 MM C-9 ML 116,30
23 PRUEBA HIDRAULICA ML 116,30
24 RELLENO MATERIAL COMUN M3 63,05
25 RETIRO DE ESCOMBROS M3 5,82
SUBTOTAL LINEA DE IMPULSION POZO JUSTO AVILA 1

ESTUDIO DE IDENTIFICACIÓN: SISTEMA DE AGUA POTABLE SAN LORENZO 63
