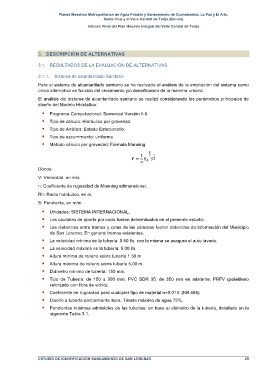

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
                                               Santa Cruz y el Valle Central de Tarija (Bolivia)
                                        Informe Final del Plan Maestro Integral del Valle Central de Tarija



                  3.    DESCRIPCIÓN DE ALTERNATIVAS

                  3.1.   RESULTADOS DE LA EVALUACIÓN DE ALTERNATIVAS

                  3.1.1.    Sistema de alcantarillado Sanitario

                  Para el sistema de alcantarillado sanitario se ha realizado el análisis de la ampliación del sistema como
                  única alternativa en función del crecimiento y/o densificación de la mancha urbana.

                  El análisis del sistema de alcantarillado sanitario se realizó considerando los parámetros principales de
                  diseño del Modelo Hidráulico:

                    "  Programa Computacional: Sewercad Versión 5.6.
                    "  Tipo de cálculo: Hidráulico por gravedad.
                    "  Tipo de Análisis: Estado Estacionario.
                    "  Tipo de escurrimiento: uniforme.
                    "  Método cálculo por gravedad: Fórmula Manning.

                                                                   !
                                                               1   ! !
                                                           ! =   ! ! !
                                                               !  !
                  Dónde:
                  V: Velocidad, en m/s.

                  n: Coeficiente de rugosidad de Manning adimensional.
                  Rh: Radio hidráulico, en m.

                  S: Pendiente, en m/m.
                    "  Unidades: SISTEMA INTERNACIONAL.
                    "  Los caudales de aporte por nodo fueron determinados en el presente estudio.
                    "  Las distancias entre tramos y cotas de las cámaras fueron obtenidas de información del Municipio
                       de San Lorenzo. En general tramos existentes.
                    "  La velocidad mínima en la tubería: 0.60 l/s, con la misma se asegura el auto lavado.
                    "  La velocidad máxima en la tubería: 5.00 l/s.
                    "  Altura mínima de relleno sobre tubería 1.30 m.
                    "  Altura máxima de relleno sobre tubería 5.00 m.
                    "  Diámetro mínimo de tubería: 150 mm.

                    "  Tipo  de  Tubería:  de  150  a  300  mm:  PVC  SDR  35;  de  350  mm  en  adelante:  PRFV  (polietileno
                       reforzado con fibra de vidrio).
                    "  Coeficiente de rugosidad para cualquier tipo de material n=0.013. (NB 688)
                    "  Diseño a tubería parcialmente llena. Tirante máximo de agua 75%.

                    "  Pendientes mínimas admisibles de las tuberías: en base al diámetro de la tubería, detallado en la
                       siguiente Tabla 3.1.











                  ESTUDIO DE IDENTIFICACIÓN SANEAMIENTO DE SAN LORENZO                                        29
