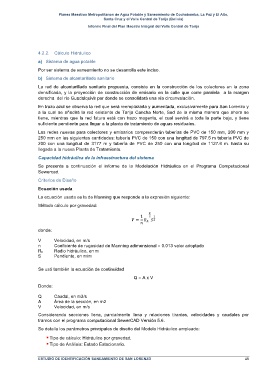

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

4.2.2. Cálculo Hidráulico
a) Sistema de agua potable

Por ser sistema de saneamiento no se desarrolla este inciso.
b) Sistema de alcantarillado sanitario
La red de alcantarillado sanitario propuesta, consiste en la construcción de los colectores en la zona
densificada, y la proyección de construcción de emisario en la calle que corre paralela a la margen
derecha del río Guadalquivir por donde se consolidará una vía circunvalación.

En trazo azul se observa la red que será reemplazada y aumentada, exclusivamente para San Lorenzo y
a la cual se añadirá la red existente de Tarija Cancha Norte, Sud de la misma manera que ahora se
tiene, mientras que la red futura está con trazo magenta, el cual servirá a toda la parte baja, y tiene
suficiente pendiente para llegar a la planta de tratamiento de aguas residuales.
Las redes nuevas para colectores y emisarios comprenderán tuberías de PVC de 150 mm, 200 mm y
250 mm en las siguientes cantidades: tubería PVC de 150 con una longitud de 797.5 m tubería PVC de
200 con una longitud de 3177 m y tubería de PVC de 250 con una longitud de 1127.6 m. hasta su
llegada a la nueva Planta de Tratamiento.
Capacidad hidráulica de la infraestructura del sistema
Se presenta a continuación el informe de la Modelación Hidráulica en el Programa Computacional
Sewercad.
Criterios de Diseño

Ecuación usada
La ecuación usada es la de Manning que responde a la expresión siguiente:
Método cálculo por gravedad:
!
1 ! !
! = ! ! !
! !
donde:

V Velocidad, en m/s
n Coeficiente de rugosidad de Manning adimensional = 0.013 valor adoptado
R h Radio hidráulico, en m
S Pendiente, en m/m

Se usó también la ecuación de continuidad
Q = A x V
Donde:

Q Caudal, en m3/s
A Área de la sección, en m2
V Velocidad, en m/s
Considerando secciones llena, parcialmente llena y relaciones tirantes, velocidades y caudales por
tramos con el programa computacional SewerCAD Versión 5.6.
Se detalla los parámetros principales de diseño del Modelo Hidráulico empleado:

" Tipo de cálculo: Hidráulico por gravedad.
" Tipo de Análisis: Estado Estacionario.

ESTUDIO DE IDENTIFICACIÓN SANEAMIENTO DE SAN LORENZO 48
