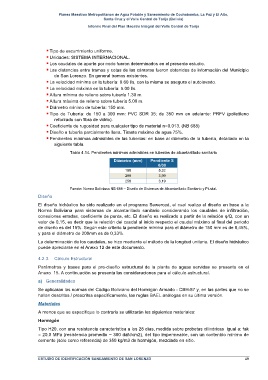

Page 55 - PLAN METROPOLITANO MEJORAMIENTO SISTEMA DE SANEAMIENTO SAN LORENZO

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

" Tipo de escurrimiento uniforme.
" Unidades: SISTEMA INTERNACIONAL.
" Los caudales de aporte por nodo fueron determinados en el presente estudio.
" Las distancias entre tramos y cotas de las cámaras fueron obtenidas de información del Municipio
de San Lorenzo. En general tramos existentes.
" La velocidad mínima en la tubería: 0.60 l/s, con la misma se asegura el autolavado.
" La velocidad máxima en la tubería: 5.00 l/s.
" Altura mínima de relleno sobre tubería 1.30 m.
" Altura máxima de relleno sobre tubería 5.00 m.
" Diámetro mínimo de tubería: 150 mm.
" Tipo de Tubería: de 150 a 300 mm: PVC SDR 35; de 350 mm en adelante: PRFV (polietileno
reforzado con fibra de vidrio).
" Coeficiente de rugosidad para cualquier tipo de material n=0.013. (NB 688)
" Diseño a tubería parcialmente llena. Tirante máximo de agua 75%.
" Pendientes mínimas admisibles de las tuberías: en base al diámetro de la tubería, detallado en la
siguiente tabla.

Tabla 4.14. Pendientes mínimas admisibles en tuberías de alcantarillado sanitario
Diámetro (mm) Pendiente S
0/00
150 5,32
200 3,99
250 3,19
Fuente: Norma Boliviana NB 688 – Diseño de Sistemas de Alcantarillado Sanitario y Pluvial.
Diseño
El diseño hidráulico ha sido realizado en el programa Sewercad, el cual realiza el diseño en base a la
Norma Boliviana para sistemas de alcantarillado sanitario considerando los caudales de infiltración,
conexiones erradas, coeficiente de punta, etc. El diseño es realizado a partir de la relación q/Q, con un
valor de 0,15, es decir que la relación del caudal al inicio respecto el caudal máximo al final del periodo
de diseño es del 15%. Según este criterio la pendiente mínima para el diámetro de 150 mm es de 0,45%,
y para el diámetro de 200mm es de 0,33%.
La determinación de los caudales, se hizo mediante el método de la longitud unitaria. El diseño hidráulico
puede apreciarse en el Anexo 12 de este documento.

4.2.3. Cálculo Estructural
Parámetros y bases para el pre-diseño estructural de la planta de aguas servidas se presenta en el
Anexo 15. A continuación se presenta las consideraciones para el cálculo estructural.
a) Generalidades

Se aplicaran las normas del Código Boliviano del Hormigón Armado - CBH-87 y, en las partes que no se
hallan descritas / prescritas específicamente, las reglas BAEL análogas en su última versión.
Materiales

A menos que se especifique lo contrario se utilizarán los siguientes materiales:
Hormigón
Tipo H20, con una resistencia característica a los 28 días, medida sobre probetas cilíndricas igual a: fak
= 20.0 MPa (resistencia promedio ~ 300 daN/cm2), del tipo impermeable, con un contenido mínimo de
cemento (sólo como referencia) de 350 kg/m3 de hormigón, mezclado en sitio.

ESTUDIO DE IDENTIFICACIÓN SANEAMIENTO DE SAN LORENZO 49
