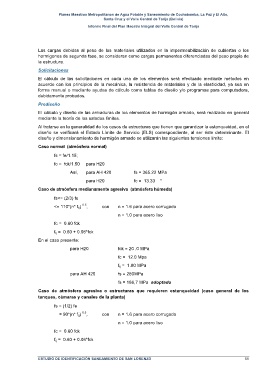

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
                                               Santa Cruz y el Valle Central de Tarija (Bolivia)
                                        Informe Final del Plan Maestro Integral del Valle Central de Tarija


                  Las  cargas  debidas  al  peso  de  los  materiales  utilizados  en  la  impermeabilización  de  cubiertas  o  los
                  hormigones de segunda fase, se consideran como cargas permanentes diferenciadas del peso propio de
                  la estructura.

                  Solicitaciones
                  El  cálculo  de  las  solicitaciones  en  cada  una  de  los  elementos  será  efectuado  mediante  métodos  en
                  acuerdo con los principios de la mecánica, la resistencia de materiales y de la elasticidad, ya sea en
                  forma manual o mediante ayudas de cálculo como tablas de diseño y/o programas para computadora,
                  debidamente probados.
                  Prediseño
                  El cálculo y diseño de las armaduras de los elementos de hormigón armado, será realizado en general
                  mediante la teoría de los estados límites.
                  Al tratarse en la generalidad de los casos de estructuras que tienen que garantizar la estanqueidad, en el
                  diseño  se  verificará  el  Estado  Límite  de  Servicio  (ELS)  correspondiente,  al  ser  éste  determinante.  El
                  diseño y dimensionamiento de hormigón armado se utilizarán las siguientes tensiones límite:
                  Caso normal  (atmósfera normal)
                         fs = fe/1.15;

                         fc =  fck/1.50   para H20
                                Así,    para AH 420          fs = 365.22 MPa
                                       para H20              fc =  13.33    “

                  Caso de atmósfera medianamente agresiva  (atmósfera húmeda)
                         fs<= (2/3) fe
                                      0.5
                         <= 110*(n* f tj)  ,   con   n = 1.6 para acero corrugado
                                                     n = 1.0 para acero liso
                         fc =  0.60 fck

                         f tj =  0.60 + 0.06*fck
                  En el caso presente:
                                para H20             fck = 20 .0 MPa
                                                     fc =  12.0 Mpa

                                                     f tj =  1.80 MPa
                                para AH 420          fs = 280MPa

                                                     fs = 186,7 MPa  adoptado
                  Caso  de  atmósfera  agresiva  o  estructuras  que  requieren  estanqueidad  (caso  general  de  los
                  tanques, cámaras y canales de la planta)
                         fs = (1/2) fe
                                      0.5
                             = 90*(n* f tj)  ,   con   n = 1.6 para acero corrugado
                                                     n = 1.0 para acero liso
                         fc =  0.60 fck
                         f tj =  0.60 + 0.06*fck




                  ESTUDIO DE IDENTIFICACIÓN SANEAMIENTO DE SAN LORENZO                                        51
