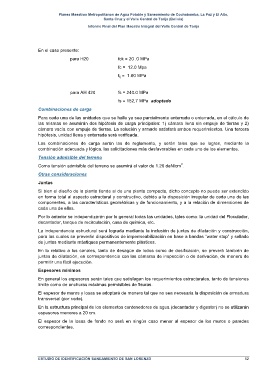

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

En el caso presente:

para H20 fck = 20 .0 MPa
fc = 12.0 Mpa
f tj = 1.80 MPa

para AH 420 fs = 240.0 MPa
fs = 152,7 MPa adoptado

Combinaciones de carga
Para cada una de las unidades que se halle ya sea parcialmente enterrada o enterrada, en el cálculo de
las mismas se asumirán dos hipótesis de carga principales: 1) cámara llena sin empuje de tierras y 2)
cámara vacía con empuje de tierras. La solución y armado satisfará ambos requerimientos. Una tercera
hipótesis, unidad llena y enterrada será verificada.
Las combinaciones de carga serán las de reglamento, y serán tales que se logren, mediante la
combinación adecuada y lógica, las solicitaciones más desfavorables en cada uno de los elementos.

Tensión admisible del terreno
2
Como tensión admisible del terreno se asumirá el valor de 1.20 daN/cm .
Otras consideraciones
Juntas
Si bien el diseño de la planta tiende al de una planta compacta, dicho concepto no puede ser extendido
en forma total al aspecto estructural y constructivo, debido a la disposición irregular de cada una de las
componentes, a las características geométricas y de funcionamiento, y a la relación de dimensiones de
cada una de ellas.
Por lo anterior se independizarán por lo general todas las unidades, tales como: la unidad del Floculador,
decantador, tanque de recirculación, casa de química, etc.
La independencia estructural será lograda mediante la inclusión de juntas de dilatación y construcción,
para las cuales se preverán dispositivos de impermeabilización en base a bandas “water stop” y sellado
de juntas mediante mástiques permanentemente plásticos.

En lo relativo a los canales, tanto de desagüe de lodos como de dosificación, se preverá también de
juntas de dilatación, en correspondencia con las cámaras de inspección o de derivación, de manera de
permitir una fácil ejecución.
Espesores mínimos
En general los espesores serán tales que satisfagan los requerimientos estructurales, tanto de tensiones
límite como de anchuras máximas permisibles de fisuras.
El espesor de muros y losas se adoptará de manera tal que no sea necesaria la disposición de armadura
transversal (por corte).
En la estructura principal de los elementos contenedores de agua (decantador y digestor) no se utilizarán
espesores menores a 20 cm.
El espesor de la losas de fondo no será en ningún caso menor al espesor de los muros o paredes
correspondientes.

ESTUDIO DE IDENTIFICACIÓN SANEAMIENTO DE SAN LORENZO 52
