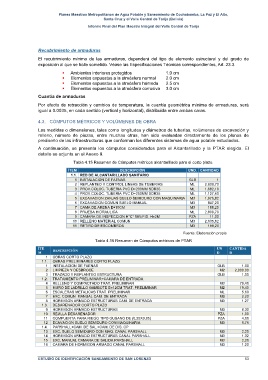

Recubrimiento de armaduras

El recubrimiento mínimo de las armaduras, dependerá del tipo de elemento estructural y del grado de
exposición al que se halle sometido. Véase las Especificaciones Técnicas correspondientes, Art. 23.3.

" Ambientes interiores protegidos 1.0 cm
" Elementos expuestos a la atmósfera normal 2.0 cm
" Elementos expuestos a la atmósfera húmeda 2.5 cm
" Elementos expuestos a la atmósfera corrosiva 3.0 cm
Cuantía de armaduras
Por efecto de retracción y cambios de temperatura, la cuantía geométrica mínima de armaduras, será
igual a 0.0035, en cada sentido (vertical y horizontal), distribuida entre ambas caras.

4.3. CÓMPUTOS MÉTRICOS Y VOLÚMENES DE OBRA
Las medidas o dimensiones, tales como longitudes y diámetros de tuberías, volúmenes de excavación y
relleno, número de piezas, entre muchas otras, han sido evaluadas directamente de los planos de
prediseño de las infraestructuras que conforman los diferentes sistemas de agua potable estudiados.
A continuación, se presenta los cómputos considerados para el Alcantarillado y la PTAR elegida. El
detalle se adjunta en el Anexo 9.
Tabla 4.15 Resumen de Cómputos métricos alcantarillado para el corto plazo.

ÍTEM DESCRIPCIÓN UND. CANTIDAD
1.1. RED DE ALCANTARILLADO SANITARIO !!
1 INSTALACION DE FAENAS GLB 1
2 REPLANTEO Y CONTROL LINEAS DE TUBERIAS ML 2.809,70
3 PROV.COLOC. TUBERIA PVC D=200MM SDR35 ML 1.682,10
4 PROV.COLOC. TUBERIA PVC D=250MM SDR35 ML 1.127,60
5 EXCAVACION ZANJAS SUELO SEMIDURO CON MAQUINARIA M3 1.976,82
6 EXCAVACION COMUN SUELO MANUAL M3 847,20
7 CAMA DE ARENA E=10CM M3 188,20
8 PRUEBA HIDRAULICA ML 2.809,70
9 CAMARA DE INSPECCION H°C° 50%P.D. H=2M PZA 11,00
10 RELLENO MATERIAL COMUN M3 2.635,82
11 RETIRO DE ESCOMBROS M3 188,20
Fuente: Elaboración propia
Tabla 4.16 Resumen de Cómputos métricos de PTAR
ÍTE UN CANTIDA
M DESCRIPCIÓN D D
1 OBRAS CORTO PLAZO
1.1. OBRAS PRELIMINARES CORTO PLAZO
1 INSTALACION DE FAENAS GLB 1.00
2 LIMPIEZA Y DESBROCE M2 2,000.00
3 TRAZADO Y REPLANTEO ESTRUCTURA GLB 1.00
1.2. TRATAMIENTO PRELIMINAR+CAMARA DE ENTRADA
4 RELLENO Y COMPACTADO TRAT. PRELIMINAR M3 79.40
5 MURO DE LADRILLO GAMBOTE E=12CM TRAT. PRELIMINAR M2 19.40
6 ESCALERAS METALICAS TRAT. PRELIMINAR ML 5.60
7 EXC. COMUN MANUAL CAM. DE ENTRADA M3 2.20
8 HORMIGON ARMADO ESTRUCTURAS CAM. DE ENTRADA M3 1.27
1.3. DESARENADOR CORTO PLAZO
9 HORMIGON ARMADO ESTRUCTURAS M3 6.30
10 REJILLA DESARENADOR PZA 1.00
11 COMPUERTA PARA RIEGO TIPO GUSANO DE (0.25X0.85) PZA 4.00
12 ECAVACION SUELO SEMIDURO CON MAQUINARIA M3 6.75
1.4. PARSHALL+CAM. DE SAL.+CAM. DE DIS. CP
13 EXC. SUELO SEMIDURO CON MAQ. CANAL PARSHALL M3 2.20
14 HORMIGON ARMADO ESTRUCTURAS CANAL PARSHALL M3 1.32
15 EXC. MANUAL CAMARA DE SALIDA PARSHALL M3 2.20
16 CAMARA DE HORMIGON ARMADO CANAL PARSHALL M3 1.20
