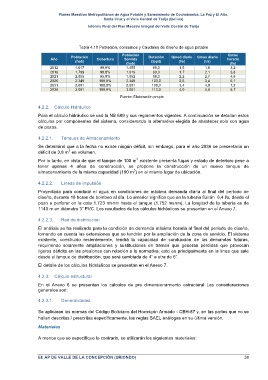

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija

Tabla 4.10 Población, consumos y Caudales de diseño de agua potable

Población Qmax
Población Dotación Qmed diario Qmax diario
Año Cobertura Servida horario
(hab) (lppd) (l/s) (l/s)
(hab) (l/s)
2012 1.617 90,0% 1.455 89,0 1,5 1,8 3,2
2016 1.799 90,0% 1.619 93,0 1,7 2,1 3,8
2021 2.055 95,0% 1.952 98,0 2,2 2,7 4,8
2026 2.348 100,0% 2.348 103,0 2,8 3,4 6,1
2031 2.681 100,0% 2.681 108,0 3,4 4,0 7,2
2036 3.061 100,0% 3.061 113,0 4,0 4,8 8,7
Fuente: Elaboración propia

4.2.2. Cálculo Hidráulico
Para el cálculo hidráulico se usó la NB 689 y sus reglamentos vigentes. A continuación se detallan estos
cálculos por componentes del sistema, considerando la alternativa elegida de abastecer solo con agua
de pozos.

4.2.2.1. Tanques de Almacenamiento
Se determinó que a la fecha no existe ningún déficit, sin embargo, para el año 2036 se presentaría un
3
déficit de 3,8 m en volumen.
3
Por lo tanto, en vista de que el tanque de 100 m existente presenta fugas y estado de deterioro pese a
tener apenas 4 años de construcción, se propone la construcción de un nuevo tanque de
3
almacenamiento de la misma capacidad (100 m ) en el mismo lugar de ubicación.
4.2.2.2. Líneas de impulsión
Proyectada para conducir el agua en condiciones de máxima demanda diaria al final del período de
diseño, durante 18 horas de bombeo al día. Lo anterior significa que en la tubería fluirán 6,4 l/s, desde el
pozo a perforar en la cota 1.723 msnm hasta el tanque (1.752 msnm). La longitud de la tubería es de
1140 m en diámetro 3” PVC. Los resultados de los cálculos hidráulicos se presentan en el Anexo 7.

4.2.2.3. Red de distribución
El análisis se ha realizado para la condición de demanda máxima horaria al final del período de diseño,
tomando en cuenta las extensiones que se tendrán por la ampliación de la zona de servicio. El sistema
existente, construido recientemente, tendrá la capacidad de conducción de las demandas futuras,
requiriendo solamente ampliaciones y sustituciones en tramos que generan pérdidas que provocan
ligeros déficits en las presiones con relación a la normativa; esto es principalmente en la línea que sale
desde el tanque de distribución, que será cambiada de 4” a otra de 6”.

El detalle de los cálculos hidráulicos se presentan en el Anexo 7.

4.2.3. Cálculo estructural
En el Anexo 8 se presentan los cálculos de pre dimensionamiento estructural Las consideraciones
generales son:
4.2.3.1. Generalidades

Se aplicaran las normas del Código Boliviano del Hormigón Armado - CBH-87 y, en las partes que no se
hallan descritas / prescritas específicamente, las reglas BAEL análogas en su última versión.

Materiales

A menos que se especifique lo contrario, se utilizarán los siguientes materiales:

EI: AP DE VALLE DE LA CONCEPCIÓN (URIONDO) 38
