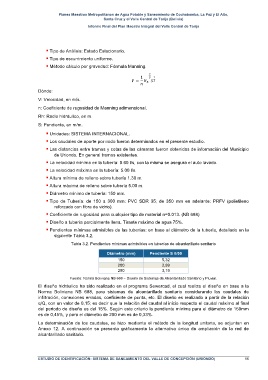

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
                                               Santa Cruz y el Valle Central de Tarija (Bolivia)
                                        Informe Final del Plan Maestro Integral del Valle Central de Tarija


                     " Tipo de Análisis: Estado Estacionario.

                     " Tipo de escurrimiento uniforme.
                     " Método cálculo por gravedad: Fórmula Manning.
                                                                   !
                                                               1   ! !
                                                           ! =   ! ! !
                                                               !  !
                  Dónde:

                  V: Velocidad, en m/s.
                  n: Coeficiente de rugosidad de Manning adimensional.

                  Rh: Radio hidráulico, en m.
                  S: Pendiente, en m/m.
                     " Unidades: SISTEMA INTERNACIONAL.
                     " Los caudales de aporte por nodo fueron determinados en el presente estudio.

                     " Las distancias entre tramos y cotas de las cámaras fueron obtenidas de información del Municipio
                         de Uriondo. En general tramos existentes.
                     " La velocidad mínima en la tubería: 0.60 l/s, con la misma se asegura el auto lavado.
                     " La velocidad máxima en la tubería: 5.00 l/s.

                     " Altura mínima de relleno sobre tubería 1.30 m.
                     " Altura máxima de relleno sobre tubería 5.00 m.
                     " Diámetro mínimo de tubería: 150 mm.
                     " Tipo  de  Tubería:  de  150  a  300  mm:  PVC  SDR  35;  de  350  mm  en  adelante:  PRFV  (polietileno
                         reforzado con fibra de vidrio).
                     " Coeficiente de rugosidad para cualquier tipo de material n=0.013. (NB 688)
                     " Diseño a tubería parcialmente llena. Tirante máximo de agua 75%.
                     " Pendientes mínimas admisibles de las tuberías: en base al diámetro de la tubería, detallado en la
                         siguiente Tabla 3.2.

                                 Tabla 3.2. Pendientes mínimas admisibles en tuberías de alcantarillado sanitario

                                                 Diámetro (mm)      Pendiente S 0/00
                                                     150                 5,32
                                                     200                 3,99
                                                     250                 3,19
                                Fuente: Norma Boliviana NB 688 – Diseño de Sistemas de Alcantarillado Sanitario y Pluvial.
                  El diseño hidráulico ha sido realizado en el programa Sewercad, el cual realiza el diseño en base a la
                  Norma  Boliviana  NB  688,  para  sistemas  de  alcantarillado  sanitario  considerando  los  caudales  de
                  infiltración, conexiones erradas, coeficiente de punta, etc. El diseño es realizado a partir de la relación
                  q/Q, con un valor de 0,15; es decir que la relación del caudal al inicio respecto el caudal máximo al final
                  del periodo de diseño es del 15%. Según este criterio la pendiente mínima para el diámetro de 150mm
                  es de 0,45%, y para el diámetro de 200 mm es de 0,33%.

                  La determinación de los caudales, se hizo mediante el método de la longitud unitaria, se adjuntan en
                  Anexo  12.  A  continuación  se  presenta  gráficamente  la  alternativa  única  de  ampliación  de  la  red  de
                  alcantarillado sanitario.




                  ESTUDIO DE IDENTIFICACIÓN: SISTEMA DE SANEAMIENTO DEL VALLE DE CONCEPCIÓN (URIONDO)         16
