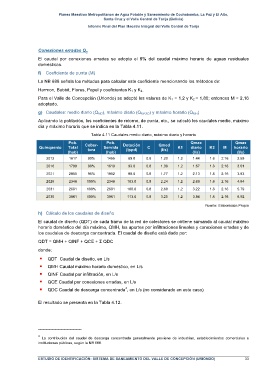

Planes Maestros Metropolitanos de Agua Potable y Saneamiento de Cochabamba, La Paz y El Alto,
Santa Cruz y el Valle Central de Tarija (Bolivia)
Informe Final del Plan Maestro Integral del Valle Central de Tarija
Conexiones erradas Q e
El caudal por conexiones erradas se adopta el 5% del caudal máximo horario de aguas residuales
domésticas.
f) Coeficiente de punta (M)
La NB 688 señala los métodos para calcular este coeficiente mencionando los métodos de:
Harmon, Babbit, Flores, Popel y coeficientes K 1 y K 2.
Para el Valle de Concepción (Uriondo) se adoptó los valores de K 1 = 1,2 y K 2 = 1,80; entonces M = 2,16
adoptado.
g) Caudales: medio diario (Q MD), máximo diario (Q MAXD) y máximo horario (Q MH)
Aplicando la población, los coeficientes de retorno, de punta, etc., se calculó los caudales medio, máximo
día y máximo horario que se indica en la Tabla 4.11.
Tabla 4.11 Caudales medio diario, máximo diario y horario
Pob. Cober- Pob. Dotación Qmed Qmax Qmax
Quinquenio Total tura Servida (lppd) C (l/s) K1 diario K2 M horario
(hab) (hab) (l/s) (l/s)
2012 1617 90% 1455 89.0 0.8 1.20 1.2 1.44 1.8 2.16 2.59
2016 1799 90% 1619 93.0 0.8 1.39 1.2 1.67 1.8 2.16 3.01
2021 2055 95% 1952 98.0 0.8 1.77 1.2 2.13 1.8 2.16 3.83
2026 2348 100% 2348 103.0 0.8 2.24 1.2 2.69 1.8 2.16 4.84
2031 2681 100% 2681 108.0 0.8 2.68 1.2 3.22 1.8 2.16 5.79
2036 3061 100% 3061 113.0 0.8 3.20 1.2 3.84 1.8 2.16 6.92
Fuente: Elaboración Propia
h) Cálculo de los caudales de diseño
El caudal de diseño (QDT) de cada tramo de la red de colectores se obtiene sumando al caudal máximo
horario doméstico del día máximo, QMH, los aportes por infiltraciones lineales y conexiones erradas y de
los caudales de descarga concentrada. El caudal de diseño está dado por:
QDT = QMH + QINF + QCE + Σ QDC
donde:
! QDT Caudal de diseño, en L/s
! QMH Caudal máximo horario doméstico, en L/s
! QINF Caudal por infiltración, en L/s
! QCE Caudal por conexiones erradas, en L/s
4
! QDC Caudal de descarga concentrada , en L/s (no considerado en este caso)
El resultado se presenta en la Tabla 4.12.
-----------------------------
4
La contribución del caudal de descarga concentrada generalmente proviene de industrias, establecimientos comerciales e
instituciones públicas, según la NB 688.
ESTUDIO DE IDENTIFICACIÓN: SISTEMA DE SANEAMIENTO DEL VALLE DE CONCEPCIÓN (URIONDO) 33
